海瑞思为您揭开恒温压排机高效手机排线绑定,压排

来源:开云入口网址是多少| 日期: 2018-06-25 11:14:16

深圳市海瑞思多年来一直致力于手机压排机的研发生产与销售,最近更是推出新型的压排机,适用于各咱排线的压排,绑定,极为高效。

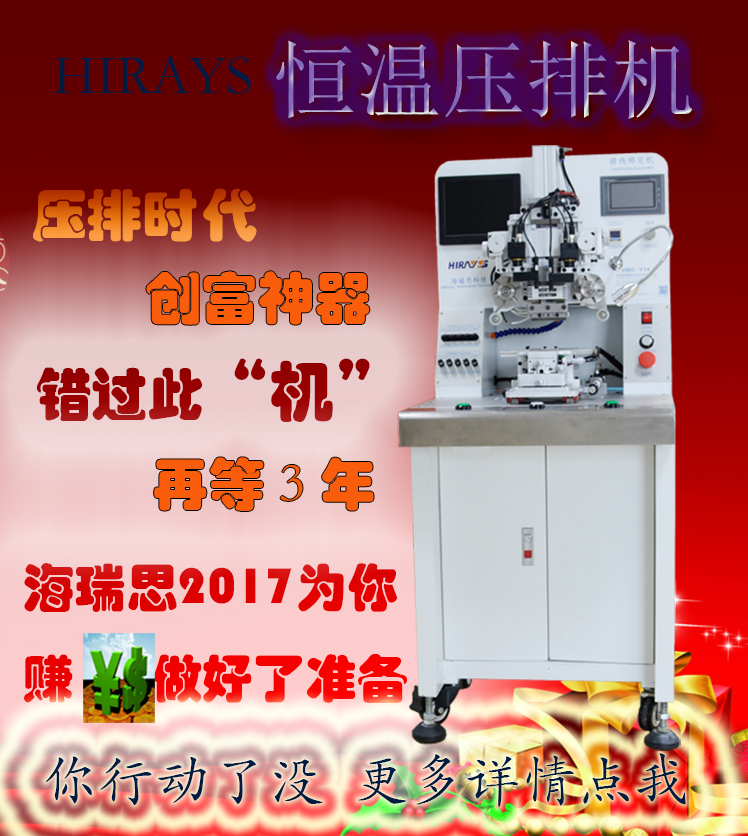

手机排线绑定,俗称压排,屏幕,主板排线压排绑定设备!海瑞思最近更是推了新型的排线压排机,为大家准备好了适合个人和企业使用的第三代高端恒温压排机!

如何高效使用海瑞思的压排机呢。下面以苹果5S为例,为大家做一个压排技术揭密,揭开压排神秘面纱,为准备入手压排机的朋友,企业提供参考,探讨高效压排技术:

  • (1)需要压排的故障一般表现为:

  • 1.排线断裂、脱落;

  • 2.显示异常,如花屏、显示时有时无、有竖线;

  • 3.黑白屏等。

  • (2)压排时用到的工具和物料:

  • 1. ACF异方性导电胶膜,2. ACF去除液,3. 美纹胶带,4. 无尘布,5. 棉纤、牙签,6. 带T头恒温烙铁,7.手机排线,8.恒温加热台,9.放大镜,10.白电油,11.六角匙。12.压排机

  • (3)过程如下:

  • 1. 液晶屏拆排线

  • ***使用工具:压排机恒温加热台和牙签。

  • 1.1将加热台温度调到300度,等待温度达到;

  • 1.2将液晶屏放到压排机恒温加热台上(注意:排线面朝上)几秒钟;

  • 1.3拆触摸排线:用牙签从触摸排线中间伸进去,选择左侧(或右侧)的触摸排线,在排线与液晶连接的地方滑过去,排线与液晶就会分离开来;另一侧的可以直接轻轻的撕下来(注:如果确认是排线问题,比如断裂的,左右侧的触摸排线可以直接撕下来);

  • 1.4拆显示排线:加热后直接轻轻的撕下即可。

  • 以上注意点:拆排线过程中,注意液晶屏的边缘、边角。

  • 二、液晶屏除残胶

  • ***使用工具(海瑞思除胶机):ACF去除液、白电油和棉签(建议使用电子放大镜,效率更高,更为方便)。

  • 2.1用棉签蘸上ACF去除液,然后涂在液晶屏上,等待一会。

  • 2.2用棉签轻轻涂抹液晶上的残胶,涂抹期间也可以蘸一些白电油,直到去除干净。

  • 2.3借助灯光检查残胶是否彻底去除干净。(这个影响到压排的成功率,建议可借助电子放大镜) 以上注意点:

  • 1. 人体皮肤不能碰到ACF去除液,如不小心碰到,要用大量的水清洗;

  • 2. ACF去除液不能倒流到液晶IC内部(一般采用倾斜作业);

  • 3. 除残胶可以借助ACF除胶平台,效率会更高,更安全;

  • 4. 残胶去除后的检查,可以用肉眼,也可以借助放大镜或海瑞思的二合一放大除胶平台;

  • 5. 除胶同样要注意不能弄破液晶玻璃边缘和边角。

  • 三、排线贴ACF胶

  • ***使用工具:ACF胶和恒温烙铁。

  • 3.1取对应型号的触摸和显示排线;

  • 3.2像贴双面胶纸一样,在触摸和显示排线上分别贴上ACF胶;

  • 3.3用已经加热好的恒温烙铁预压一下触摸和显示排线上的ACF胶。 以上注意点:

  • 1. ACF胶要贴在排线金手指的中间,并且两端要预留一定长度;

  • 2. 恒温烙铁预压的时间约为3秒。

  • 四、压排机压显示排线

  • ***使用工具:压排机和美纹胶带。

  • 说明:显示排线是在触摸排线下面,所以要先压显示排线再压触摸排线,与前面拆这两种排线的顺序刚好相反。

  • 4.1将前面除好残胶的液晶屏放到压排机玻璃工作平台上;

  • 4.2手动设置压排机,使工作平台推入、压头降下,前后左右微调玻璃,使压头与排线压合位置对齐,固定玻璃位置;

  • 4.3压排机升起压头,退出工作台,将压头温度加热到280度;

  • 4.4将显示排线大概覆盖在玻璃显示排线位置上,另一端用美纹胶固定;

  • 4.5将压排机切换到下镜头,调节同轴灯光和石英灯光,及调节摄像头,使显示的图像最清晰;

  • 4.6压排机配合调节排线工作台上的四轴千分尺,使排线的原点和玻璃上的原点重合;

  • 4.7按压排机吸真空键和机器启动键,压排机工作台自动推入、刀头下压、恒温保压;

  • 4.8十几秒后完成,刀头上升,工作台退出,显示排线压排完成。

  • 以上注意点:

  • 1. 玻璃对位和排线对位是一个很关键的步骤,使用有对位功能的压排机操作会更方便;

  • 2. 温度调节要根据ACF胶的具体要求;

  • 3. 操作过程中,注意不要碰到高温部分。

  • 五、压排机压触摸排线

  • ***使用工具:压排机和美纹胶带。

  • 说明:触摸排线与显示排线的不同是分布在液晶的两侧,压排时不能压到中间刚才压好的显示排线。

  • 方法一:与前面压显示排线步骤一样,只不过对位时,要调一下左右镜头确认好,可以先压好一侧,再压另一侧;

  • 方法二:与前面压显示排线步骤一样,但可以换一个专用的刀头,就可以一次压好,不用压两次。

  • 六、检测压排效果

  • 压排完成后,先做外观上的检查看有无错位、偏位;再做拉力检查,即稍用力拉一下排线看会不会脱落;然后插到测试架上测试,能正常显示和触摸算OK。

  • 本文源自于深圳海瑞思自动化科技有限公司(www.hairuisi.cn),多年来一直致力于手机压排机,排线绑定机,压排机,恒温压排机,脉冲压排机的研发生产与销售.
