GPS雷达定位器ipx7防水测试解决方案

来源:开云入口网址是多少| 日期: 2018-09-10 15:15:32

GPS雷达定位器应用的场景众多,但内置的GPS模块和移动通信模块终端容易损坏,为延长使用寿命,提高产品质量,GPS雷达定位器需达到ipx7防水等级,所以防水测试是其必检项。作为国内知名的防水测试仪生产与研发专家,开云入口网址是多少 今天为大家带来GPS雷达定位器ipx7防水测试解决方案,为实现定位器高精度防水测试助力,以下是解决方案内容简介。

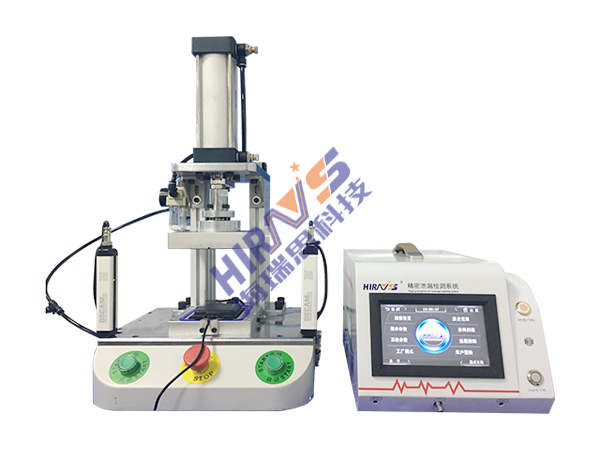

开云入口网址是多少 GPS雷达定位器ipx7防水测试仪

一、GPS雷达定位器防水工艺

上图为开云入口网址是多少 进行防水检测的GPS雷达定位器,本次检测的是GPS雷达定位器整体防水性能,主要侧重于结构防水方面检测。这款GPS雷达定位器带有线材,表面不规则,为曲线设计。壳体采用本体和底盖贴合方式进行密封,外凹槽内设置有与外凹槽相匹配的外橡胶密封圈,防止外部液体浸入,橡胶密封圈能防止水进入到定位器内部,是GPS雷达定位器的二级防护。

二、GPS雷达定位器防水检测要点

1. 需达到ipx7防水等级检测

2. 因带有线材,要对降低线材在GPS雷达定位器整体防水检测中的影响

3. GPS雷达定位器的不规则造型与整体密封特点,需要采用间接性检测

4. 在实现GPS雷达定位器防水检测下,不损坏设备外观,保持设备整一性

5. 实现检测数据监控与统计,为后期生产调整提供科学依据,对不良品实现有效的监控与改进

三、GPS雷达定位器防水检测仪原理

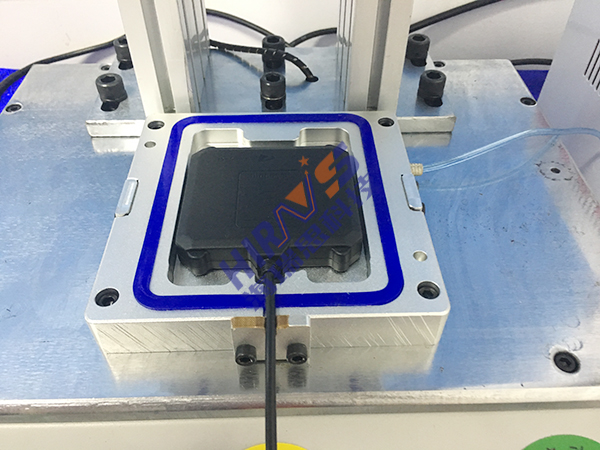

开云入口网址是多少 把检测仪分为三部分:测试仪、气源、工装。因测试仪、气源、工装这三者自成个体,可根据产品外形或细节的不同,配备模具与相应的工装,以达到对不同产品进行检测的需求。在检测中,开云入口网址是多少 会为GPS雷达定位器定制一个特定的工装,在不破坏设备的前提下协助进行间接防水检测,下面是模具特写。

首先,把需要检测的GPS雷达定位器放入模具中,由于GPS定位器的线材部分是不密封的,所以在检测的时候我们需要将线材部分密封住,这也是检测方案中的一大难点。要同时做个模具卡槽与密封圈卡槽,刚好将线材部分卡主,无论是尺寸跟压力都要做精准才能避免检测时线材这部分不漏气。

在测试仪启动后,上下模具将闭合,然后气源对GPS雷达定位器的模具进行充气,GPS雷达定位器防水性检测设备的精密压力传感器感应到模具内气压变化,将把气压变化的值传给检测系统并显示出来,最后经过一系列的运算就可以得出气体的泄漏值,根据泄漏值检测出GPS雷达定位器防性能和IP防水等级,以下是检测细节图。

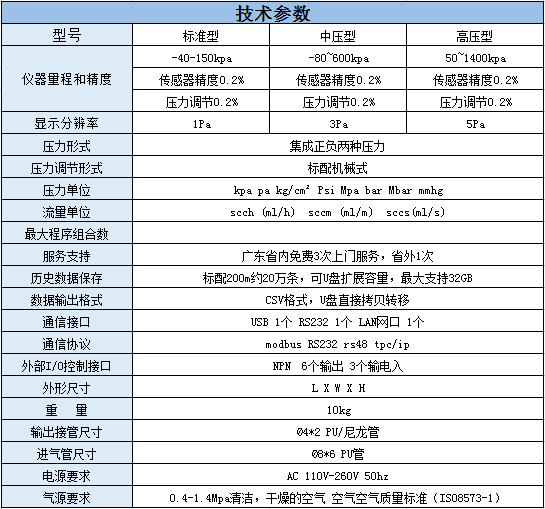

四、GPS雷达定位器防水检测仪参数

五、GPS雷达定位器防水检测仪功能简介

1、该测试仪可以支持泄漏测试、阻塞测试、正压测试、负压测试等泄漏测试方式,测试范围广,在用户可以根据自己的检测需求进行选择。

2 、采用大尺寸触摸屏作为人机界面,可以方便的监测测试结果并进行防水测试过程中的各种参数设定。

3 、具有合格不合格产品报警功能,可以排除人工误判误检的可能。

4 、带4路开关量输入和8路继电器输出,可以接受外部传感器和开关按钮的控制,并可以控制外部的继电器、电磁阀等执行元件,方便的实现测试的全自动化。

5 、测试仪拥有200段用户子程序,用户通过在触摸屏上进行子程序的参数设置,可以将不同的子程序串联起来,组成一个测试流程,并通过泄漏仪自带的I/O接口,使泄漏仪接受外部传感器的控制信号,并控制外部执行元件(继电器、电磁阀等)。从而实现测试过程的自动化。

6、具有测试数据记录功能,可以将测试数据下载到U盘中,并通过电脑显示。

7、具有条码扫描功能,可以追踪记录不良品,返修情况;上位机功能等。

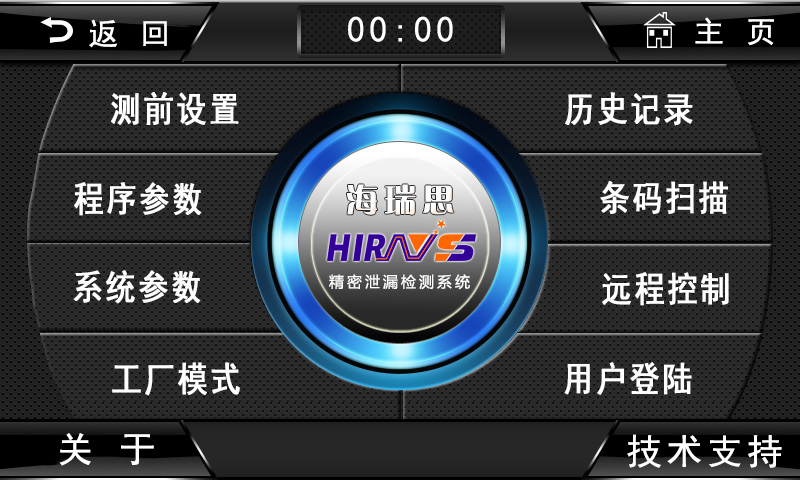

开云入口网址是多少 GPS雷达定位器防水检测仪功能界面

以上内容便是开云入口网址是多少 防水性检测仪在GPS雷达定位器防水检测上的实例应用,版权归开云入口网址是多少 原所有,禁止进行转载与伪原创,如有违反后果自负。
