手机的IP67气密性检测测试实例分享

来源:开云入口网址是多少| 日期: 2018-11-13 10:54:51

手机的气密性合格率一直都是令手机商头痛的一个问题,手机作为日常必不可少的电子产品,它的防水等级必须达到IP67才能在较为特殊的环境中正常工作,避免手机内部的零件受到损坏。而讲到手机的气密性检测,又不得不从手机的防水性构造谈起。新一代的智能手机的外形几乎是以薄、智能、全屏触摸为主,它的防水性构造从生产的各个环节都是必须要考虑到的,而气密性检测则是手机出厂的最后一个环节。

传统的气密性检测需要将其进行特殊处理,再浸泡进水中,这样的检测方法不免对手机产生伤害。开云入口网址是多少 一直致力于气密性检测的研发,对手机的气密性检测更是做出了大量的研究,并研制出对手机无损的气密性检测仪。

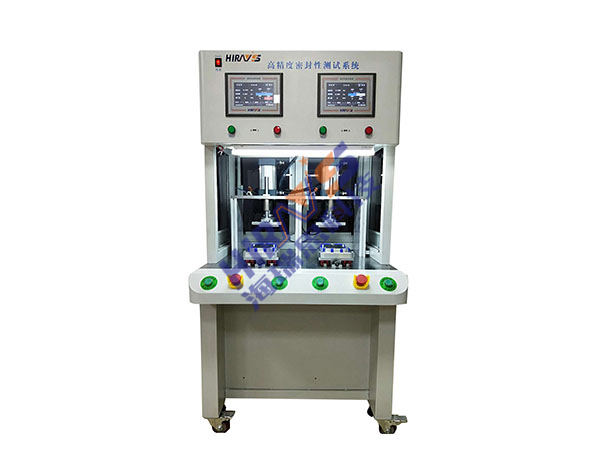

手机的双工位气密性检测仪

一、手机的气密性结构原理及检测难点分析

1. 手机在生产中会针对不同的部位进行防水处理,如在麦克风和听筒部分,由于需要传导声音,必须使用智能允许空气分子通过,而不能让水分子通过的特殊工艺;

2. 手机的防水技术在不同的部位还要采用不同的隔离方案,在外壳上以硅橡胶(圈、垫)密封和防水粘胶、声学防水(防水透气隔膜),进一步采用电路板防水(纳米材料覆膜)等多种方式以达到气密性效果;

3. 那么多的防水工艺结合,就一定会引来各种各样的不防水问题,而该问题也是手机气密性检测的难点之一。构造精密的手机在进行气密性检测时,传统的检测方法就不适合了,而如何解决检测难点也是手机业研究的重要难题之一。

二、手机的气密性检测难点突破

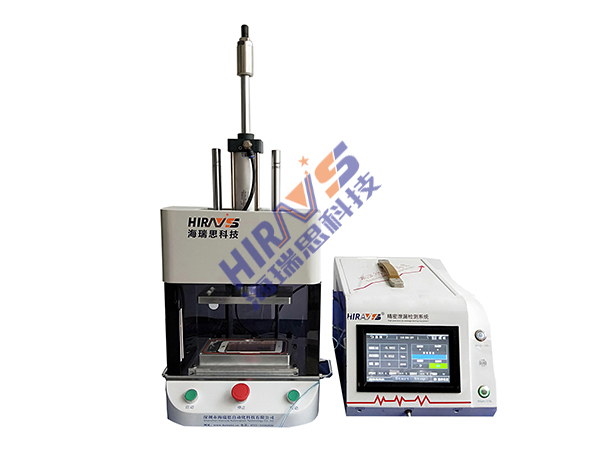

手机的气密性检测仪

1. 针对不同型号的手机,有不同的检测方式,开云入口网址是多少 针对手机的外形特点专门定制了几款模具,将手机放进模具中,检测时上下模具会进行闭合,形成密闭空间,再往模具内部充入不含杂质的气体,检测仪会根据模具内部的气压状况来判断手机的气密性情况;

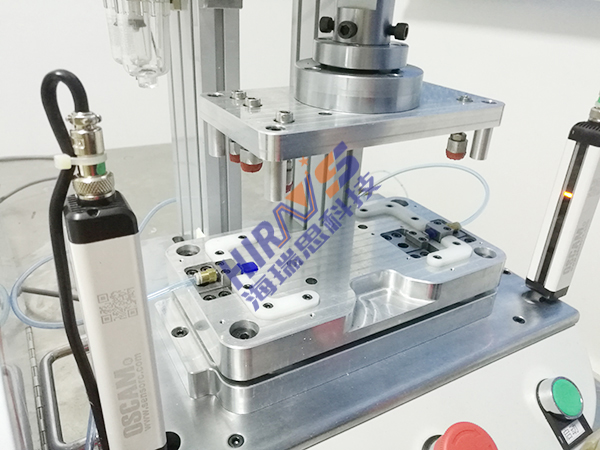

手机的气密性检测模具工装细节

2. 手机的双通道检测也有专门的双通道工装与检测仪一体的气密性检测仪,多通道的气密性检测仪解决了多手机同时进行气密性检测效率问题,检测更迅速,结果更精准;

手机的双通道气密性检测工装细节

3. 检测开始前,要先连接好气密性检测仪的电源、气源、并把测试口连接到手机防水测试的工装,双手启动手机气密性测试仪,然后气密性检测经过充气、稳压、测试的过程,得出空气的泄露率;

4. 气密性检测仪可以根据之前设备上的泄露上线进行手机防水等级的判定,如果小于泄露上限,则手机的气密性合格,大于泄露的上限则视为不合格。整个测试的过程也就十秒左右,检测效率高,精准度高,对手机的损坏率低,成本低。

三、手机气密性检测仪器的优势及参数表

1、高灵敏度压力感应及调节单元,配合先进的差压式软件算法,最小分辨率可达0.1Pa,该算法已获得国家专利。

2、海瑞思自主研发的专利技术,“IVT气动密封阀岛”,大幅度提高测试精度,保证仪器的稳定性,充气速度也得到很大的提高。

3、多种测试功能:仪器集成了正、负两种压力形式和8种测试方法:可以将两种压力形式及五种测试方法编写成20多种测试功能。

4、拥有超过200组以上的子程序,每组子程序可单独编程,可单选、组合,满足各种复杂的测试要求。

5、全触式大屏智能操作系统, ,基于检测流程的图形化UI设计,操作界面简洁明了,易教易学。

6、多种压力调节组件及量程可选,.气压范围广(-80KPA—1MPa)可选。选配电子调压阀可实现多组压力顺序测试。

7、多种通讯接口:内置RS232串口、RJ45网口、USB通讯接口、LTP外部I/O控制口,支持多种通讯协议。

8、可选购条码扫描功能及打印机,方便产品数据管理和品质追溯,仪器历史记录可多达20万条并可批量导出至电脑。

9、标配容积识别功能,可以自动识别出待测样品的体积,并可以容积的方式对泄漏速率进行测量判断。

10、超高的稳定性,和易用性,经过了市场严苛的检验。

11、多种附件可选,充气旁路,快速连接器,标准漏孔,同时仪器支持第三方校验,可出具校验报告。
