分享使用气密性检测仪检测气缸电磁阀

来源:开云入口网址是多少| 日期: 2018-11-02 11:33:35

气缸电磁阀是用电磁控制的工业设备,是用来控制流体的自动化基础元件,属于气缸的执行器,电磁阀可以配合不同的电路来实现预期的控制,而控制的精度和灵活性都能够保证。为了保证气缸电磁阀的使用安全,厂家都会对气缸电磁阀外形进行特殊的防水处理,针对气缸电磁阀的密封性检测也是它的安全防范重点之一。

开云入口网址是多少 针对气缸电磁阀的气密性检测也进行了深入的研究,并取得了不错的而成就,并将检测仪投入了生产线中,本次我们将分享一个关于气缸电磁阀的气密性检测案例给大家作参考,希望对你们有所帮助。

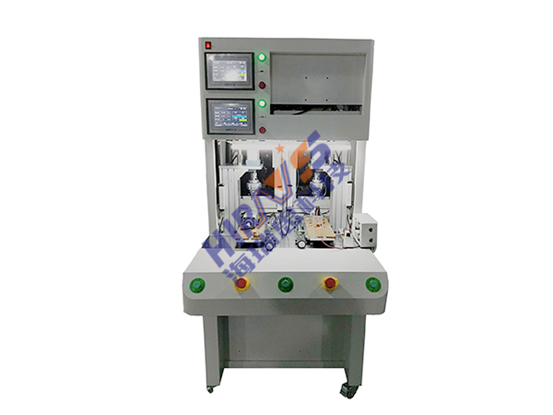

气缸电磁阀气密性检测仪

一、气缸电磁阀的外形展示及检测难点

1. 气缸电磁阀由气缸和电磁阀组成,这款需要进行检测的气缸属于带导杆的气缸,它的前方是由活塞平行的四根导杆与气缸组成一体的,结构紧凑,导向精度高,能承受较大的横向负载和力矩。

2. 电磁阀里有密闭的腔,电磁阀的上方位置开有圆形的通孔,不规则的外部密闭包裹的密闭性形状对检测不利,不利于进行仪器对电磁阀进行固定;

3. 由于气缸电磁阀是由两个不同的部件组装起来的,因此在检测时需要将两个部件进行分来检测,这样对检测仪器有要求。

二、气缸电磁阀的检测难点突破及操作展示

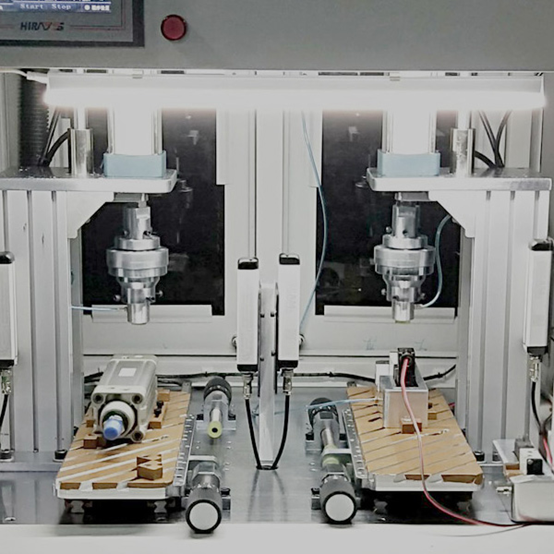

气缸电磁阀气密性检测工装细节

1.本次对气缸电磁阀的检测使用了工位与检测仪一体的双工位检测仪,领航系列的检测仪拥有非常高的灵活性及扩展性。用模块化的设计,控制系统与执行部分独立。这样的检测方式可以实现实现一套系统控制多个执行模块组成多通道测试;

2.气缸的放在左边的检测模具中,由于气缸的气密性检测较为特殊,一般不用将其进行封闭,气缸本身都会带有一定的泄漏量。只要泄漏量在规定范围内,就是合格的,因此只要对气缸进行直接检测就可以了;


3.由于电磁阀形状的特殊性,我们使用使用了模具将其进行固定,下方的模具与连接检测仪的导管相连,检测时上方的圆柱形模具往下卡住电磁阀的通口,再往电磁阀内输入气体,用相对压力差法来判断其泄露量,以此得出气缸电磁阀的气密性情况。

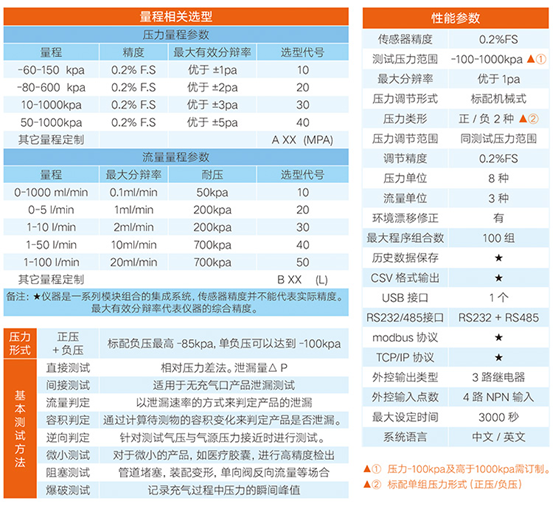

三、气缸电磁阀的气密性检测仪参数

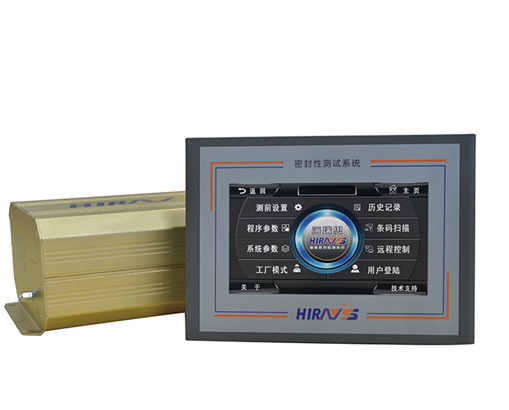

气缸电磁阀气密性检测仪器

1、灵活性高,功能可根据需求增加删减。

2、扩展性强,可以快速的组成多通道测试,使自动化的开发周期大大缩短。

3、分析控制系统可采用工控电脑加控制卡或者嵌入式系统等多种方式,方便MES系统的对接与实施。

4、屏幕尺寸支持定制,嵌入式系统标配7”可定制10.4”12”15”;工控电脑方式屏幕尺寸不受限制。

5、标配采用海瑞思全功能阀岛,正、负两种压力形式和8种测试方法;可以将两种压力形式及五种测试方法编写成20多种测试功能。
