液位液温计气密性检测案例分享/液位计防水性能测试方法展示

来源:开云入口网址是多少| 日期: 2019-05-16 16:44:37

液位液温计也被称为液位计,用来显示液压油的液面高度和温度。在工业生产中,通过检测液位来确定容器内的用量,以保证能够连续供应生产中的各个环节所需的物料或进行用料预算 。

我们今天要检测的这个产品是用于油箱的液位计,如果油箱里的油浸湿了液位计或者由于邮箱里的温度变化导致油箱中有大量的水雾,就会导致液位计进水,这样会导致由于水雾看不清液位计的刻度或者直接损坏液位计,导致液位计测量出的数据不准确。


(液位液温计)

开云入口网址是多少 作为气密性检测仪专家,检测过的产品非常多,对于液位计的检测还是第一次。液位计根据长度不同和测量的液位大小不同分为多种规格。如果每一种规格的产品都做一台气密性检测仪,将会是一笔很大的开销。从液位计的产品特点可以看出:产品是有充气孔的,产品的两端各有一个充气孔,产品形状都是长方形,我们为客户设计了直接检测的方案,同时气密性检测工装做了滑轮设计,针对不同长度的液位计,可以通过调节滑轮,测试不同长度的液位计。完全做到一台气密性检测仪检测所有规格的液位计的目的。不仅解决了客户的防水检测难题而且为客户节省了开支,这种用心的服务得到了客户的极大肯定。

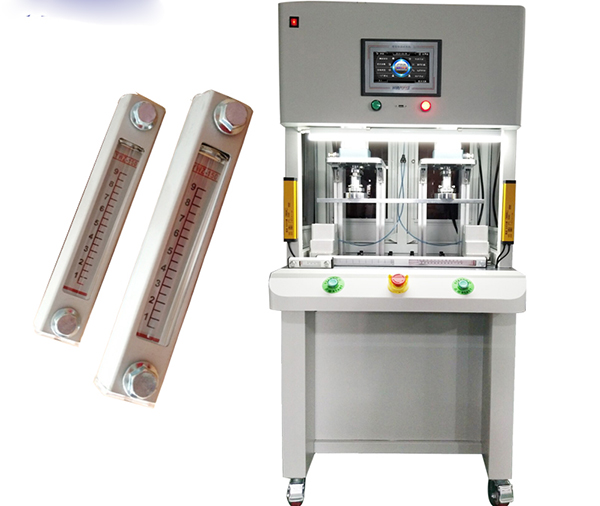

(液位液温计的气密性检测仪)

本次为客户选择的仪器是海瑞思的HN领航系列的嵌入式气密性检测仪。领航系列是海瑞思专为自动化领域设计的一款仪器。它拥有非常高的灵活性及扩展性。用模块化的设计,控制系统与执行部分独立。可以实现一套系统控制多个执行模块组成多通道测试。同时也兼顾了性价比。

海瑞思HN领航系列的气密性检测仪搭配为液位计定制的工装组成一台完整的气密性检测设备。

根据客户要求,液位计的测试气压是100kpa,允许泄露的最大值是0.05kpa ,一个产品需要同时满足两个条件:进气压力达到100kpa ;泄露值不大于0.05kpa . 满足这两个条件的产品,气密性检测仪会自动判定OK品,如果不能满足其中任何一个条件,仪器都会自动判定NG品并且发出报警声。

根据客户的产品特点和客户的要求。我们设置的进气时间6s ,稳压时间8s,测试时间5s ,一个产品的完整测试周期不到20s .同时我们的测试时间也可以根据客户产品的内部空间大小进行调节。

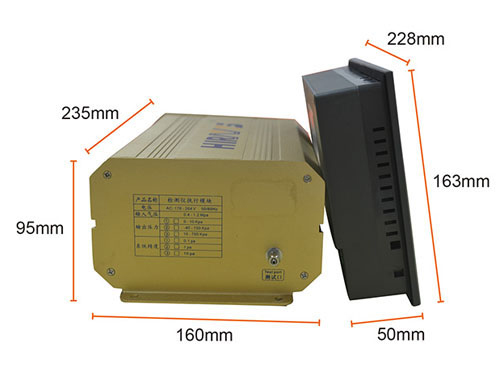

(HN领航系列外形尺寸)

测试参数设置好之后就可以将我们的气密性检测仪连接上电源和气源开始产线的测试了。下图是我们的测试细节。

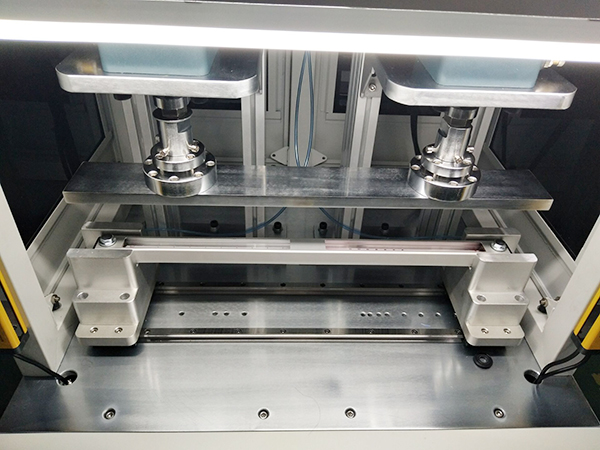

液位液温计的气密性检测细节展示)

海瑞思气密性检测仪系统是自主研发的智能分析控制系统HI-OS 2.0.功能强大,测试稳定。为上千家客户所认可。主要功能简述如下

高精度

强大的32位处理器和24位A/D转换器,加上专利的“智能压差”算法,测试精度与差压型相当。相较于差压型可测试的泄漏范围更大,基本等于测试量程。

AI算法

自动学习功能,可根据对待测试样品特征信息进行识别,分析出样品信息的有效数据,自动判断识别出泄漏量临界点,并通过对临界值的分析,得出最优的流程时间参数,极大的提高了初次接触仪器的入门难度。

强大的测试功能

系统自带2种压力形式,8种基本判定方法,可组合成20多种测试功能,轻松应对各种工况,满足您的各种要求!

稳定,可靠,提升效率

内置自主研发的专利技术,“IVT”气动密封阀岛;大幅度提高测试精度,加快充气速度,同时充气阶段已经将大漏检测出来,节省整个测试时间。

测试流程简单,通用性更强

不需要标准件,不需要做两套治具,不需要和标准件对比,排除标准件多次测试后形变误差。

可扩展性更强

模块化设计,可根据要求实现一台主机控制多路全功能阀岛组成的执行模块。实现包含正负压,间接测试在内的全功能多通道测试。
