新能源汽车充电枪控制盒的防水检测实例分享

来源:开云入口网址是多少| 日期: 2018-12-04 14:24:09

关于新能源汽车的防水检测,开云入口网址是多少 在以往的案例分享中都有提及,在新能源汽车领域,无论是任何一个部件都要保证其使用的安全性。为了保证人们在使用充电枪控制盒的安全性,生厂商在生产时都会为充电枪控制盒进行防水检测。

本次我们将分享新能源汽车充电枪控制盒的气密性测试案例给大家做参考,希望能对大家有所帮助。

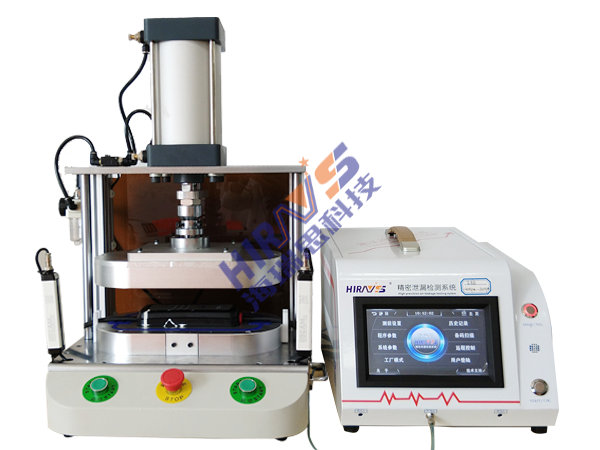

(新能源汽车充电枪控制盒的防水检测仪)

一、 新能源汽车充电枪控制盒的外形以及检测难点展示

1. 本次进行气密性测试的控制盒整体呈规则的形状,用黑色的防水性壳料进行包裹,前后两端是连接外部器件的线材,整体的精密程度较高;

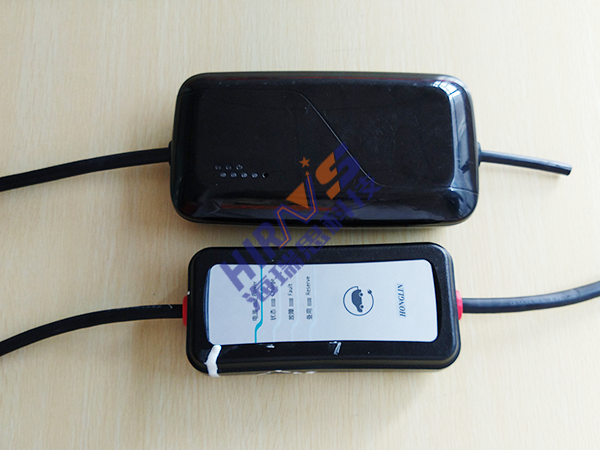

(新能源汽车充电枪控制盒)

2. 由于该仪器的精密程度较高,前后两端的线材使检测时并无法进行整体的固定检测,对直接检测不利,无法很好的通过气体的泄露值判断充电枪的气密性。

二、 汽车充电枪控制盒的防水检测难点突破

1. 针对控制盒的特殊外形,海瑞思特意定制了专门的模具,整个模具是按照控制盒的整体外形进行铸造的,控制盒放进去之后卡得刚刚好,前后两端对接线材放在模具前后的凹槽上,这样在检测时上下模具进行闭合就能够形成密闭的空间;

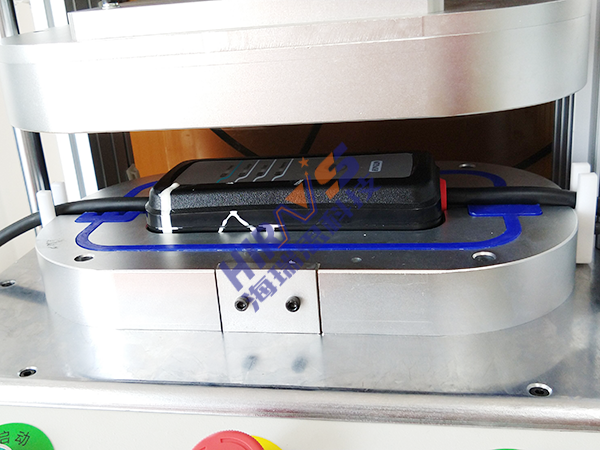

(新能源汽车充电枪控制盒的防水检测模具细节)

2. 将控制盒放入到工装模具中,与我们的仪器连接,仪器内部有一个阀岛、储气罐等部件及我们设定好的程序,通过连接后,在检控制盒的时候,按下启动键。此时,上下模具开始闭合,往模具内部充入不含杂质的干净气体,仪器显示屏会通过模具内部的气体饱和度进行判断控制盒的密封程度。

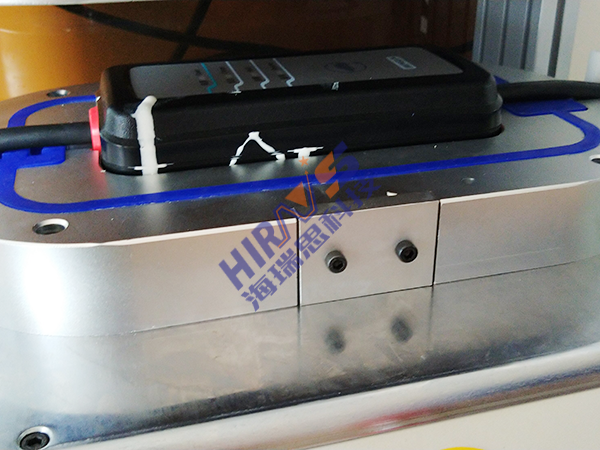

(新能源汽车充电枪控制盒的防水检测细节展示)

3. 如果控制盒是不密封的,出现漏气的现象,这时仪器中泄漏值显示数据也越来越大,同时压力值下降。这时候就能够判定控制盒是否漏气,仪器测试结果也会显示出NG,意味气密检测不通过。如果测试的控制盒不漏气,充气后工装模具里面的气体就会处于恒定的状态,仪器上面所显示的压力值与泄漏值也是稳定的,仪器测试结果则显示OK字样,表示防水检测通过。

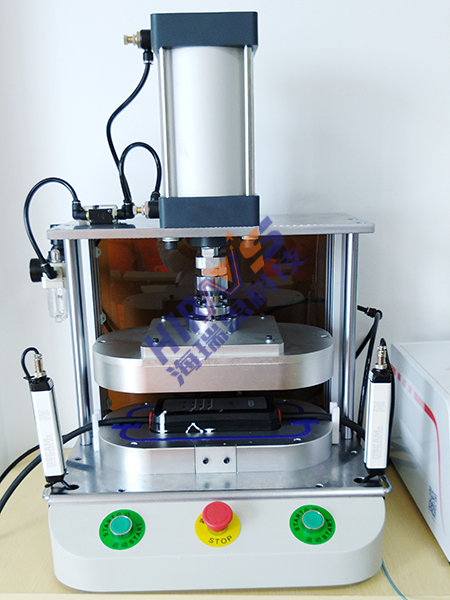

(新能源汽车充电枪控制盒工装展示)

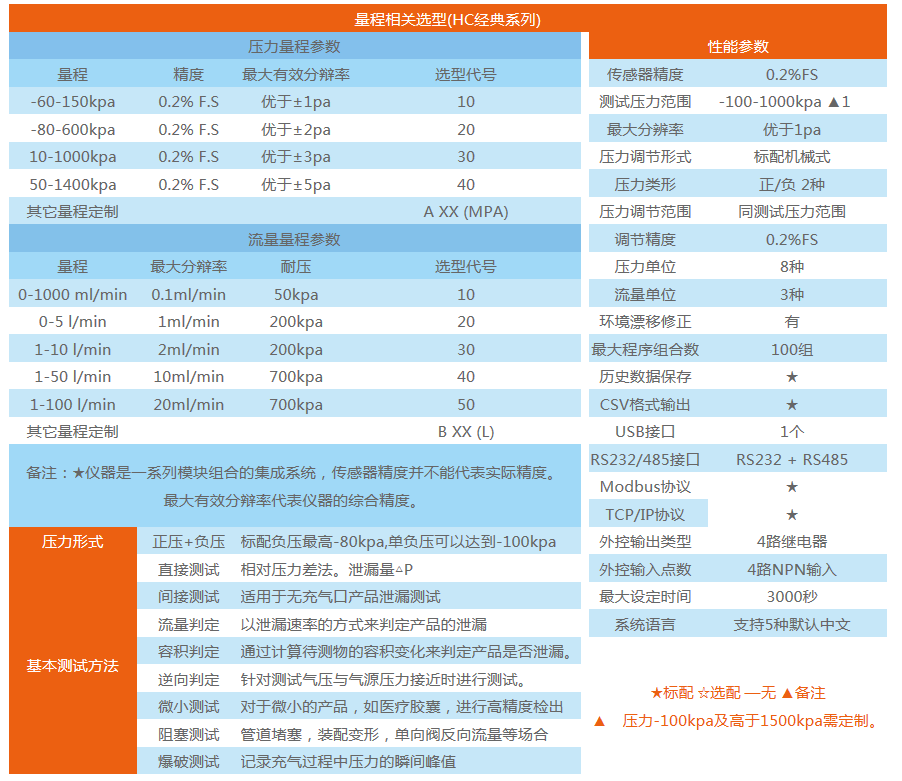

三、 汽车充电枪控制盒的防水检测仪参数
