线材连接器密封性检测方案展示

来源:开云入口网址是多少| 日期: 2018-09-20 15:56:51

众所周知,为保证使用安全,大多的线材连接器都要进行密封性检测的。比如:电器连接器、电器线材连接器、汽车连接器、汽车线材连接器等等。然而,不同的线材连接器,在检测方法上也有所不同,传统的检测方法也无法满足连接器不同型号的检测需求。面对不同的检测需求,开云入口网址是多少 新型线材连接器防水测试仪也应运而生。


本次需检测的是一款普通的线材连接器,它的体积小、外形不规则,为了检测其密闭性、防水性,因此我们在检测的时候还需要根据其外形、直径、大小还有需要检测的范围进行衡量。我们了解到该线材的金属端处工艺相对于比较多,客户需要在金属端检测多处密封性。海瑞思跟客户一起分析检测策略,考虑到连接器中间部分可能也存在漏气,且客户需检测夹具起到通用的作用。我们帮客户制定了以下检测方案。该检测方法同时对线材连接器两端进行检测,可以缩短测试时间,提升生产效果,检测细节如下图所示。



1.线材连接器的检测难点

(1)线材连接器体积小,造型不规则,无法很好的在检测模具上进行很好的固定;

(2)线材连接器两端连接头的线材柔软,折合度较高,容易导致在闭合检测时造成漏气的情况;

(3)连接器两端不闭合,密闭难度高,在检测过程中容易出现另一端气体泄漏,导致密封性检测的结果不精准。


线材连接器密封性检测仪模具

2. 面对以上难点,如何应对线材的特性进行密封性检测

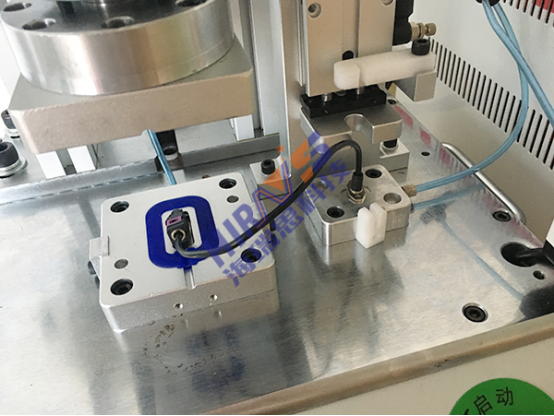

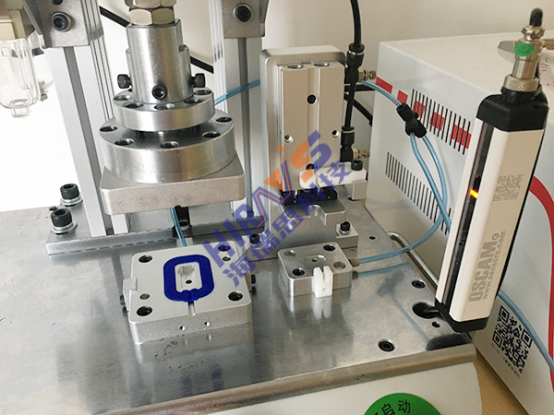

检测前,开云入口网址是多少 会根据线材连接器的形状定制一个模具工装,为了更好的固定连接器两头,根据线材的外形、直径、大小、需检测的地方,模具上有专门的凹槽,能更好的固定住连接两端的线材连接器。

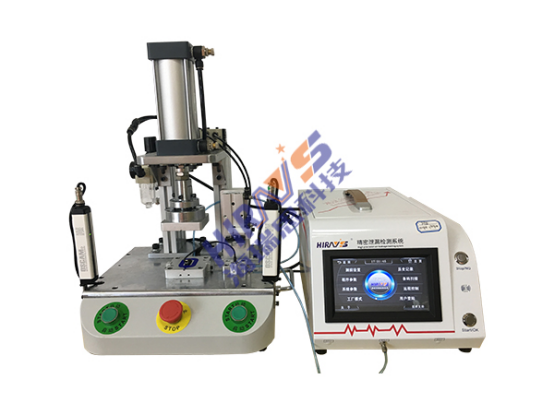

线材连接器密封性检测仪

将线材连接器放入到工装模具中,与我们的仪器连接,仪器内部有一个阀岛、储气罐等部件及我们设定好的程序,通过连接后,在检测线材的时候,按下启动键。

在检测中,仪器会往模具充气。如果线材连接器是不密封的,出现漏气的现象,这时仪器中泄漏值显示数据也越来越大,同时压力值下降。这时候就能够判定线材连接器是否漏气,仪器测试结果也会显示出NG,意味气密检测不通过。如果测试的线材连接器不漏气,充气后工装模具里面的气体就会处于恒定的状态,仪器上面所显示的压力值与泄漏值也是稳定的,仪器测试结果则显示OK字样,表示气密性检测通过。

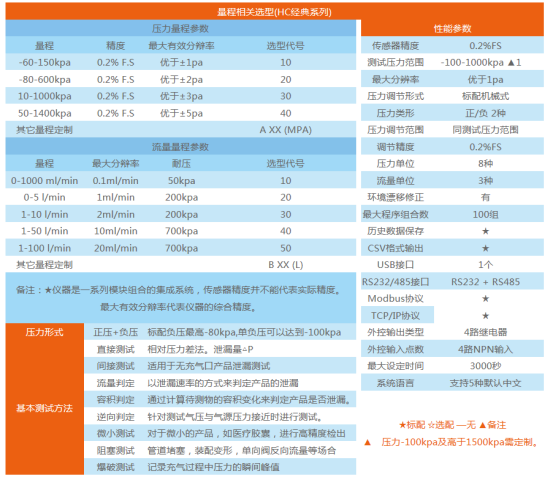

3. 仪器参数
