充电器是人们在现代生活中必不可少的一样工具，不管是出门旅行还是在家休息，都会用到充电器进行充电。它作为电流板的传输媒介，其密封性非常重要。如果它的密封性不好，容易导致人们在使用过程中发生漏电的危险。因此，充电器在出厂前，商家都会对其进行密封性测试，本次我们就充电器的密封性测试进行分享，希望对大家有所帮助。

充电器的密封性测试仪

一、充电器的外形分析

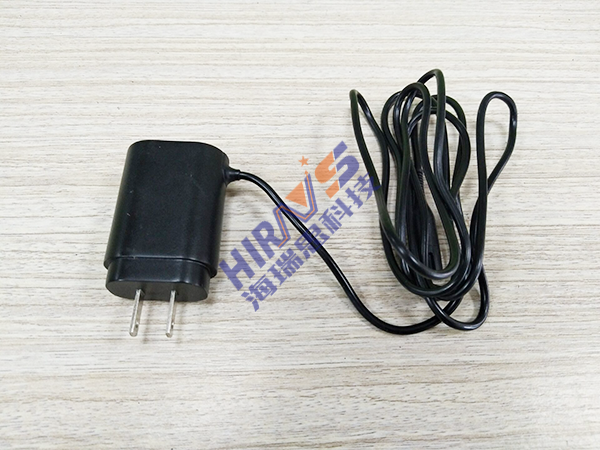

1. 本次进行密封性测试的是一款普通的充电器，整体用黑色的壳料对其进行包裹，壳料整体精密程度较高，充电器后部连接传送电流的线材，无明显对接缝隙；

充电器

2. 充电器前方有两个对接器，整个充电器呈不规则的形状，检测时无法对其进行直接检测，传统的密封性测试方法也无法适用它的整体外形。

二、充电器的密封性测试难点突破

1. 由于充电器整体的精密程度加高，形状较不规则，海瑞思特意为其定制了一个专门盛放充电器的模具，只要将其放置在模具中，整个形状都是卡得刚好的，线材往外垂放有专门的凹槽进行卡位，检测时上下模具会进行闭合，形成一个密闭的空间；

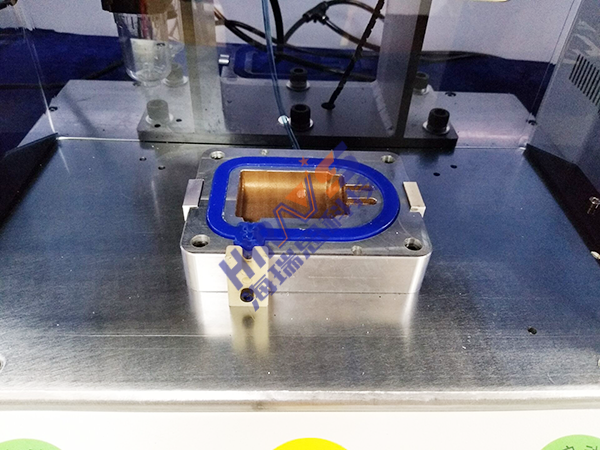

充电器的密封性测试模具细节

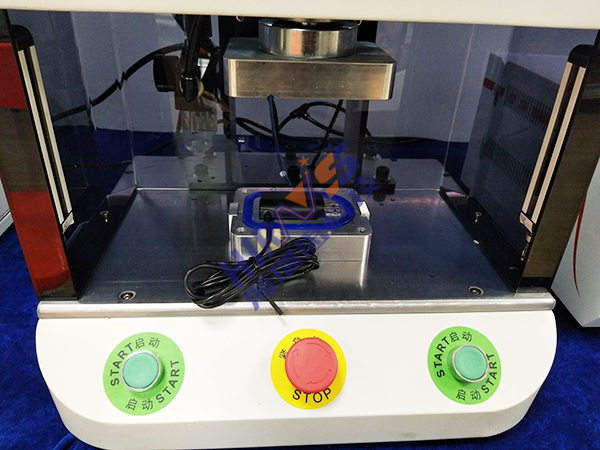

充电器的密封性测试工装细节

2. 将充电器放入到工装模具之后，仪器内部有一个阀岛、储气罐等部件及我们设定好的程序，通过连接后，在检测充电器的时候，按下启动键。此时，上下模具开始闭合，仪器就会通过导管往模具内部充入不含杂质的干净气体，仪器显示屏会通过模具内部的气体饱和度进行判断充电器的密封性程度；

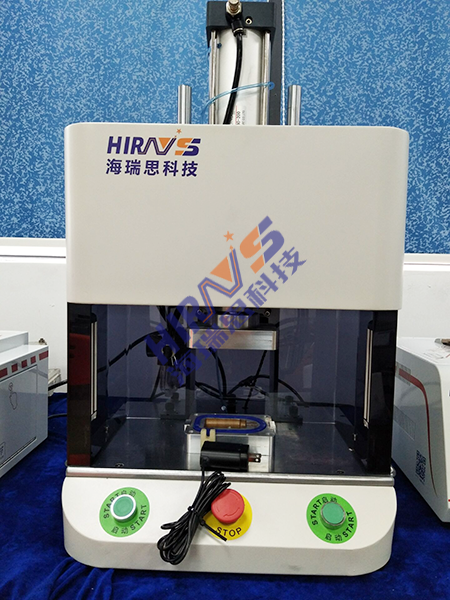

充电器的密封性测试工装

3. 如果充电器是不密封的，出现漏气的现象，这时仪器中泄漏值显示数据也越来越大，同时压力值下降。这时候就能够判定充电器是否漏气，仪器测试结果也会显示出NG，意味气密检测不通过。如果测试的充电器不漏气，充气后工装模具里面的气体就会处于恒定的状态，仪器上面所显示的压力值与泄漏值也是稳定的，仪器测试结果则显示OK字样，表示密封性测试通过。

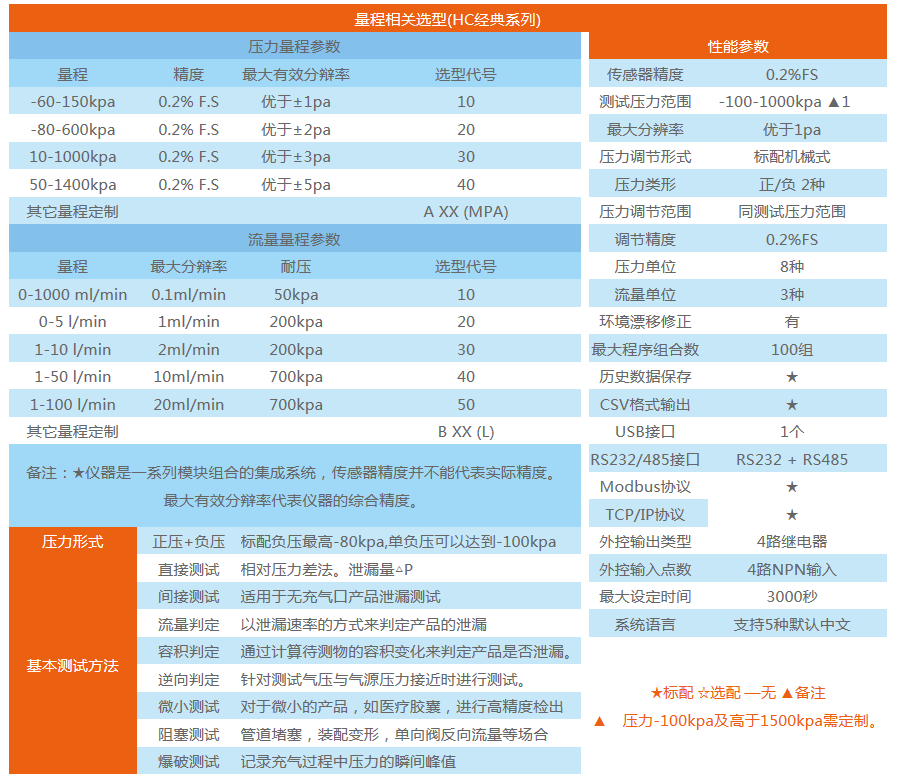

三、充电器的密封性测试仪参数
