半球音响气密性测试仪检测实例

来源:开云入口网址是多少| 日期: 2018-08-31 11:20:08


时下,防水性成为高端音响必备性能,因此音响气密性检测问题成为生产商重点关注对象,为达到音响防水等级标准需进行严格的防水检测。本次向开云入口网址是多少 寻求解决方案的客户指定需要半球音响气密性检测仪,以下是开云入口网址是多少 为客户提供的解决方案。

一、客户检测需求

该客户需要检测的音响造型为半球形,每个音响检测速度需控制在10-15秒,在保证音响外部与内部不受损伤的前提下进行气密性检测。此外,客户提出半球音响气密性检测仪要对检测结果数据进行收集与整合,以便客户跟踪音响密封情况,为后期生产调整提供数据参考。

二、半球音响气密性检测难点

这款音响为半球造型,音孔分布在音响曲线造型处,对气密性检测造成一定的难度。其次音响需实现无损检测,要采用间接检测的方式,以保护音响外观。

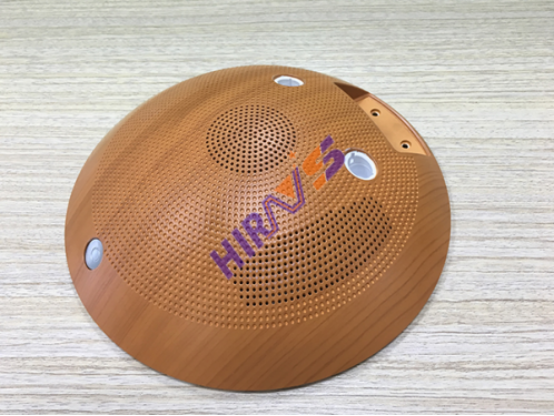

本次开云入口网址是多少检测的产品

三、开云入口网址是多少 解决方案简述


为解决半球音响气密性检测难点,开云入口网址是多少 在检测前为其定制了模具,放入音响到模具中,上下模具闭合后将形成一个密封的检测空间,模具还能保护音响在检测中不受损害。这时与模具相连的工装在启动后,通过气源对模具注入一定体积的气体,接下来断压缩空气供给,静止一段时间使其压力稳定。开云入口网址是多少气密性检测系统将对模具内的气压进行监测,以泄漏量来判定密封性。

当音响达到要求的防水等级时,仪器上面所显示的压力值与泄漏值无明显波动,仪器测试结果则显示OK字样,表示音响通过气密性检测。当音响不密封时,压力值下降,泄漏值将上升,超出标准值仪器测试结果将会显示出NG,表示气密性检测不通过。期间,所有检测数据将被气密性检测仪记录,且检测速度在6-8秒,达到了客户在速度上的要求。

四、开云入口网址是多少半球音响气密性检测仪展示

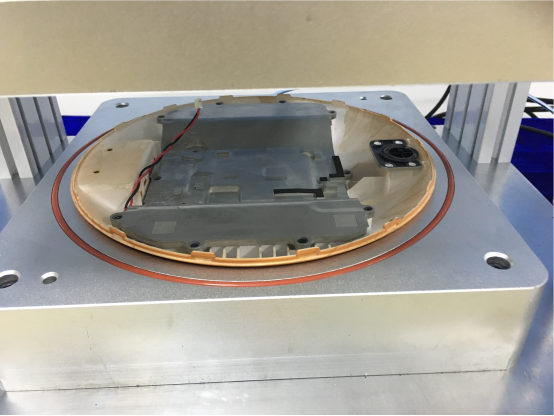

五、半球音响气密性检测仪细节展示



六、相关功能说明


1、该测试仪可以支持泄漏测试、阻塞测试、正压测试、负压测试等泄漏测试方式,测试范围广,在用户可以根据自己的检测需求进行选择。


2、采用大尺寸触摸屏作为人机界面,可以方便的监测测试结果并进行防水测试过程中的各种参数设定。


3、具有合格不合格产品报警功能,可以排除人工误判误检的可能。


4、带4路开关量输入和8路继电器输出,可以接受外部传感器和开关按钮的控制,并可以控制外部的继电器、电磁阀等执行元件,方便的实现测试的全自动化。


5、测试仪拥有200段用户子程序,用户通过在触摸屏上进行子程序的参数设置,可以将不同的子程序串联起来,组成一个测试流程,并通过泄漏仪自带的I/O接口,使泄漏仪接受外部传感器的控制信号,并控制外部执行元件(继电器、电磁阀等)。从而实现测试过程的自动化。


6、具有测试数据记录功能,可以将测试数据下载到U盘中,并通过电脑显示。


7、具有条码扫描功能,可以追踪记录不良品,返修情况;上位机功能等。

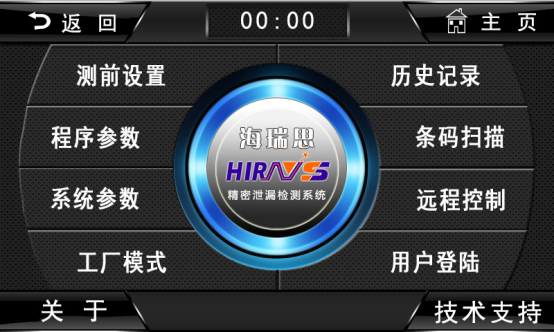

开云入口网址是多少半球音响气密性检测仪功能界面
