控制器的密封性检测案例分享

来源:开云入口网址是多少| 日期: 2018-10-31 17:55:16

控制器是指按照预定顺序改变主电路或控制电路的接线和改变电路中电阻值来控制电动机的启动、调速、制动和反向的主令装置,也是发布命令的“决策机构”。在使用时,人们都会对控制器的密封情况较为关注,一般控制器的密封性检测都是采用IPX8为最大的检测等级,目前最简便的检测方法就是使用气密性检测仪中的压力降方式进行IPX8检测测试。

开云入口网址是多少 对控制器的密封性检测也展开了深入的研究,也在控制器的密封性检测领域中取得了不少的成就,本次我们将分享一个控制器的密封性检测案例给大家做一下参考,希望能对你们有所帮助。

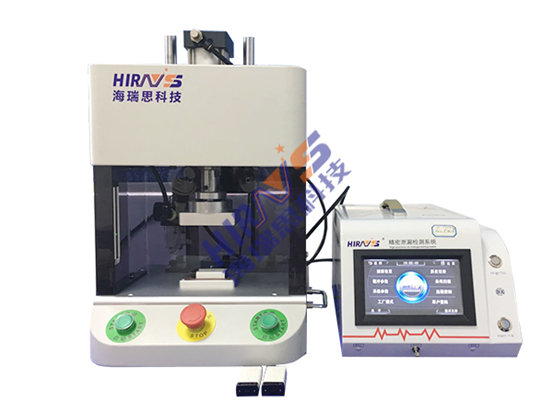

控制器气密性检测仪

一、控制器的外形及检测难点展示

1. 本次要进行检测的是一款普通的控制器,外形是规则的长方体,控制器前方有三个对接口,整体使用防水性材料进行包裹,密封性强;


控制器

2. 这样的形状对工装进行密封检测不利,容易因漏气而产生检测结果偏差的情况。

二、控制器的检测难点突破及检测过程展示

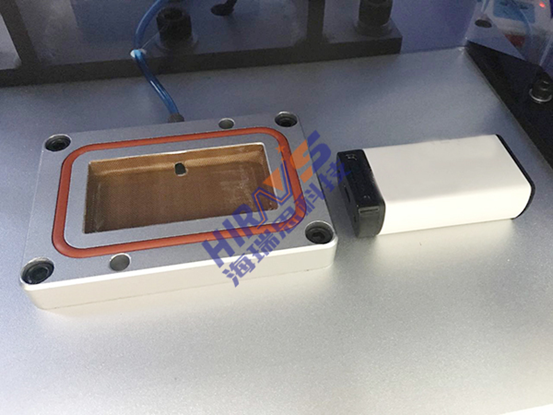

控制器气密性检测模具展示

海瑞思面对这种情况,特地用了一个专门盛放该型号的控制器的模具,这样模具就能将控制器很好的固定住,在上模具往下闭合后将形成一个密闭的检测空间,有利于实现控制器的间接性检测,保护控制器,无损检测,降低企业成本。

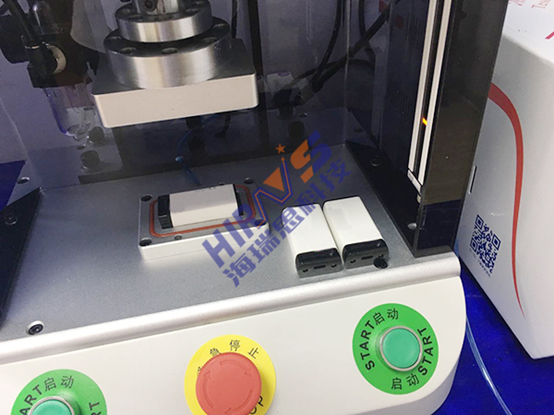

控制器的气密性检测工装细节

这时与模具相连的工装在启动后,通过气源对模具注入一定体积的气体,达到检测气压后自动切断空气供给,进入稳压阶段,开云入口网址是多少 气密性检测系统将对模具内的气压进行监测,以泄漏量来判定密封性。

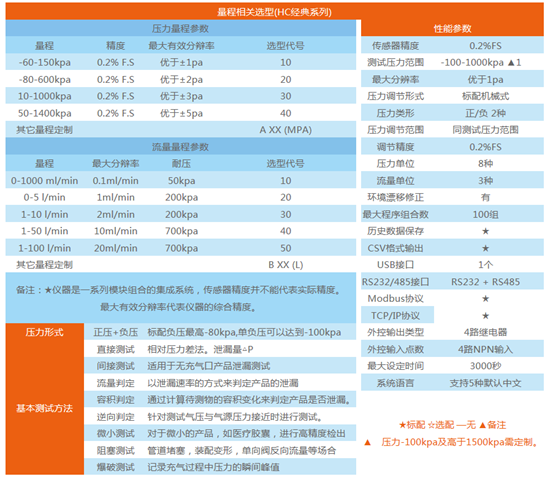

三、控制器密封性检测仪参数表

1、高灵敏度压力感应及调节单元,配合先进的差压式软件算法,最小分辨率可达0.1Pa,该算法已获得国家专利。

2、海瑞思自主研发的专利技术,“IVT气动密封阀岛”,大幅度提高测试精度,保证仪器的稳定性,充气速度也得到很大的提高。

3、多种测试功能:仪器集成了正、负两种压力形式和8种测试方法:可以将两种压力形式及五种测试方法编写成20多种测试功能。

4、拥有超过200组以上的子程序,每组子程序可单独编程,可单选、组合,满足各种复杂的测试要求。

5、全触式大屏智能操作系统, ,基于检测流程的图形化UI设计,操作界面简洁明了,易教易学。

6、多种压力调节组件及量程可选,.气压范围广(-80KPA—1MPa)可选。选配电子调压阀可实现多组压力顺序测试。

7、多种通讯接口:内置RS232串口、RJ45网口、USB通讯接口、LTP外部I/O控制口,支持多种通讯协议。

8、可选购条码扫描功能及打印机,方便产品数据管理和品质追溯,仪器历史记录可多达20万条并可批量导出至电脑。

9、标配容积识别功能,可以自动识别出待测样品的体积,并可以容积的方式对泄漏速率进行测量判断。

10、超高的稳定性,和易用性,经过了市场严苛的检验。

11、多种附件可选,充气旁路,快速连接器,标准漏孔,同时仪器支持第三方校验,可出具校验报告。
