冲压件密封性气密性测试方法分析
通过冲床和模具对板材、带材、管材和型材等施加外力,使之产生塑性变形或分离,从而获得所需形状和尺寸的工件的成形加工方法,得到的工件就是冲压件.
冲压可制出其他方法难于制造的带有加强筋、肋、起伏或翻边的工件,以提高其刚性.由于采用精密模具,工件精度可达微米级,且重复精度高、规格一致,可以冲压出孔窝、凸台等,冲压件与铸件、锻件相比,具有薄、匀、轻、强的特点.
本次我们要测试的这个冲压件,冲压件上面有很多冲压出的铜泡,如果冲压时不慎很有可能会把冲出有裂缝的小泡泡,有裂缝的冲压件是不符合客户的合格产品要求的。同时由于产品瑕疵不容易被肉眼发现,所以需要对这些冲压铜片做气密性检测。

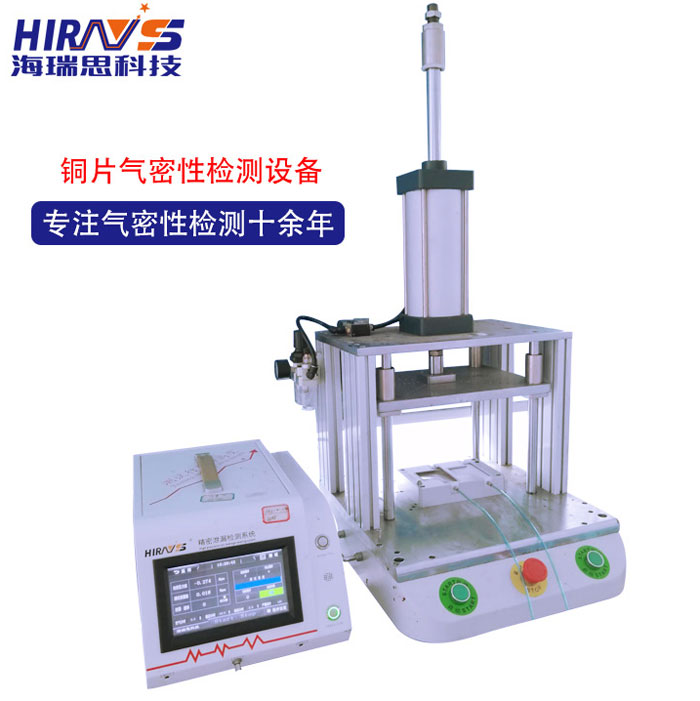

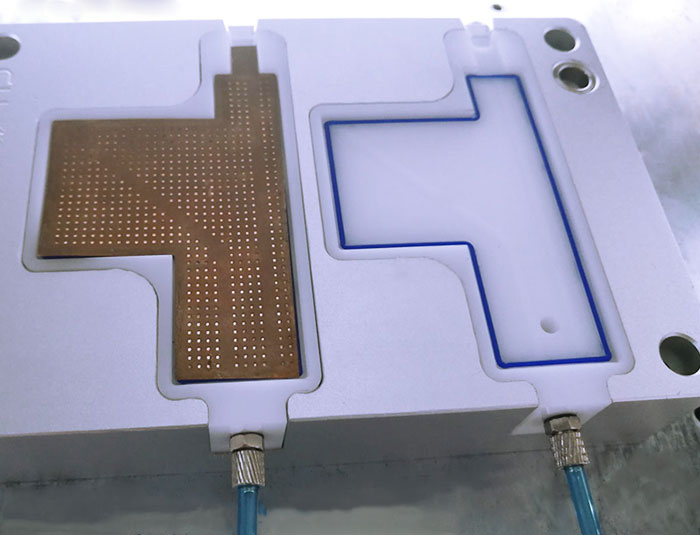

从冲压件的外形可以看出,这个铜片冲压件是没有任何充气口的,并且产品比较薄小,需要为产品做一个非常吻合的模具,用间接测试的方法对产品进行密封性测试。同时客户的出产量比较大,希望可以做一台一出二的气密性检测设备,这样就可以同时测试两个产品。
本次气密性检测要求是要检测出冲压件上气泡被压坏的产品,如果产品被冲压坏了,充气时,模具里的压力就会进入到冲压件产品内部,根据模具内部气压的变化既可检测出不良品。
根据对产品的多次测试,最后为这款冲压件设定的气密性测试参数为:测试压力10kpa,泄漏上限0.05kpa ,充气时间5s,稳压时间5s,测试时间5s .
设定好测试参数后,就可以将气密性检测仪和测试工装通过工厂气源连接到一起,每次在测试的初始阶段,先测试一个确保合格的产品,检测测试结果是不是显示OK ;再测试一个不良的产品,检测测试结果是不是不良。测试结果和产品的实际情况相符之后,就可以对产品进行批量检测。
