线材插头连接器气密性检测仪测试案例分享

来源:开云入口网址是多少| 日期: 2018-09-29 10:47:23

线材插头连接器是人们生活中最常见的电子器件辅助设备之一,它的安全性也是人们关注的重点。厂商在对设备进行生产的时候,通常会对其气密性进行检测,如果线材插头连接器的气密性不好,容易使内部进水侵蚀,导致人们在使用时发生触电的危险。然而,普通的气密性检测无法满足多款线材插头连接器的检测需求。而开云入口网址是多少 对各种类型的线材插头连接器的气密性检测一直都有研究,并获得了不小的成就。

本次的案例分享就是关于线材插头连接器的气密性检测,希望能给大家做一下参考。

1. 线材插头连接器的外形

(1)此次进行气密性检测的是两款市面上常见的线材插头连接器,它们的插头是不规则的长方体,头部有两个接触金属,壳料是防漏电的材质,与连接线对接处无明显缝隙,密闭性良好;

(2)这样的外形无法直接对线材插头连接器进行气密性检测,且线材与接头有接触,对检测不利;

2. 线材插头连接器检测难点突破


(1)要对两款线材插头连接器进行同时检测,开云入口网址是多少 有专门双工位工装;

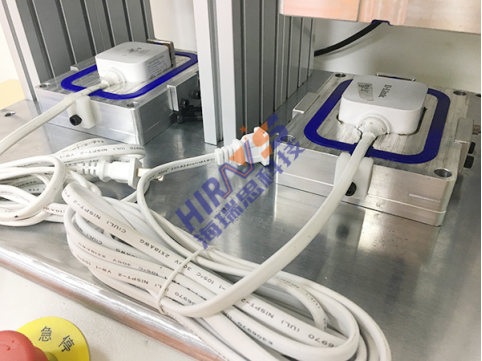

(2)对于线材插头连接器的特殊外形,我们给它定制了专门的模具,且在模具上对线材专门做了一个盛放的凹槽,将线材插头连接器放入模具的时候卡得刚刚好,这样在检测时上下模具进行闭合能有效保持检测的封闭性,工装对模具填充气体时能保持内部的饱和状态,对检测有利;


3. 线材插头连接器检测过程展示及参数

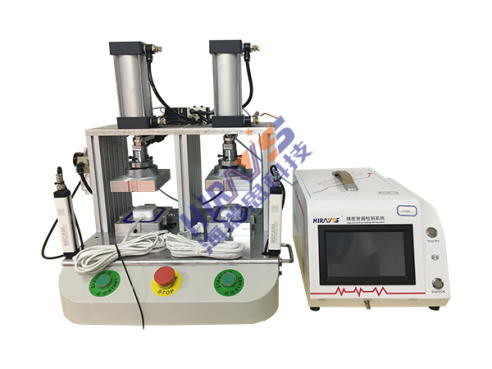

(线材插头连接器气密性检测仪)

海瑞思本款气密性检测仪由测试仪、气源、测试治具三大部分组成,设备体积小,可定制多机位,更便于实现产线式气密性检测。气源使用的是空气,可防御比空气密度大的物质侵害,且海瑞思智能监控系统把检测结果数据化,实现了线材插头连接器气密性的高精度检测。

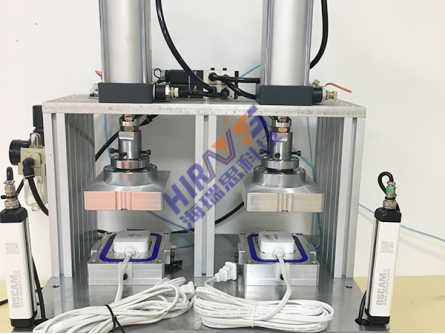

将两个线材插头连接器分别放入到两个工装模具中,与我们的仪器连接,仪器内部有一个阀岛、储气罐等部件及我们设定好的程序,通过连接后,在检测线材的时候,按下启动键。

在检测中,仪器会往模具充气。如果线材连接器是不密封的,出现漏气的现象,这时仪器中泄漏值显示数据也越来越大,同时压力值下降。这时候就能够判定线材连接器是否漏气,仪器测试结果也会显示出NG,意味气密检测不通过。如果测试的线材连接器不漏气,充气后工装模具里面的气体就会处于恒定的状态,仪器上面所显示的压力值与泄漏值也是稳定的,仪器测试结果则显示OK字样,表示气密性检测通过。

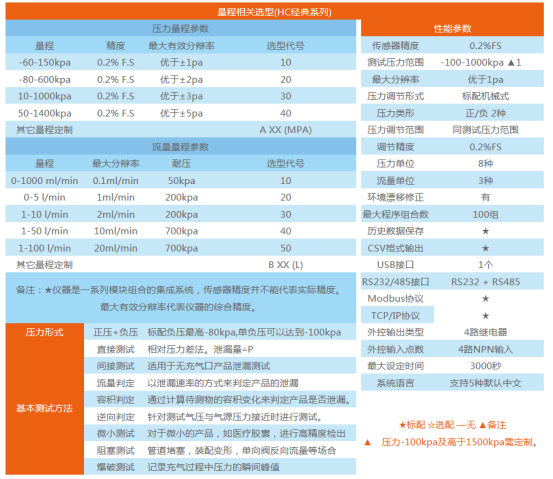

(海瑞思HC经典系列气密性检测仪参数)
