工业内窥镜镜头密封测试仪检测实例

来源:开云入口网址是多少| 日期: 2018-09-05 12:45:32

工业内窥镜,也被统称为内窥镜,其功能是能对弯曲管道深处探查,能观察不能直视到的部位,应用于复杂的环境中,如液体环境、地下环境等,所以它体积小且对镜头密封性有一定的要求。一旦其镜头密封不到位,镜头起雾影响使用效果,严重的话将损坏工业内镜,因此,生产商都会对该产品镜头进行密封性检测。

开云入口网址是多少 作为业内知名的密封性检测解决专家,我们在工业内窥镜镜头已有完善的检测解决方案,下面我们将分享给大家,希望我们的案例能对客户在检测设备密封性工艺改进上有所启发。下面是解决方案相关内容。

一.工业内窥镜镜头外形与检测难点解析

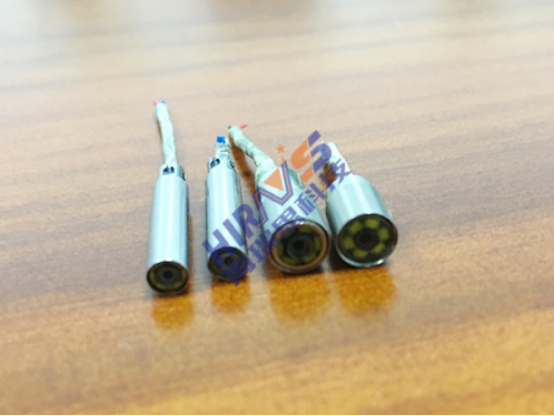

1.上图是开云入口网址是多少 本次需要检测的工业内窥镜镜头,我们可以看出内窥镜镜头整体是不规则的圆柱形,尾部还有可以弯曲的部分,加之较小的物体给密封性检测带来不便,目前也是内窥镜镜头在密封性检测的一个难题。


2.产品还带有一截线材,由于工业内窥镜镜头的线材部分是不密封的,所以在检测的时候我们需要将线材部分密封住,这也是检测方案中的一大难点,涉及到排除线材对工业内窥镜镜头防水检测的影响。


3.工业内窥镜镜头镜面与外部环境几乎处在同一平面,在检测中很容易损坏镜面,开云入口网址是多少 在检测时还需要考虑到无损检测。


二、工业内窥镜镜头密封性难点突破

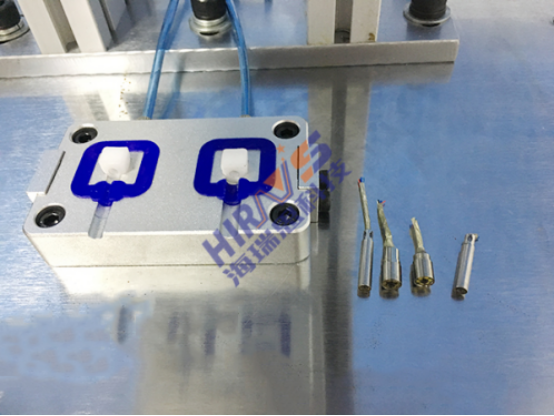

为了在检测中不对工业内窥镜镜头造成破坏,开云入口网址是多少 为工业内窥镜镜头定制特定的模具以辅助实现无损检测。下面是该模具的实拍图。

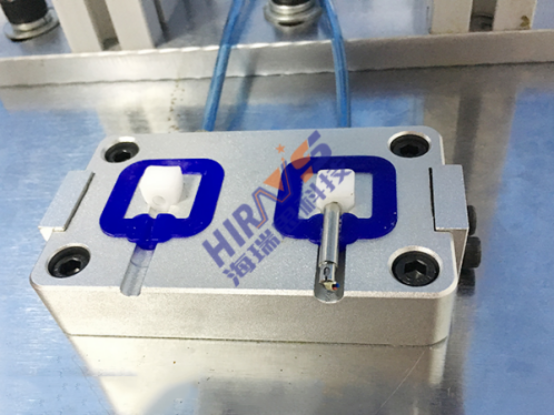

把需要做密封性检测的内窥镜镜头入模具,模具造型与产品造型相契合,留有微小的空间以实现检测。且模具设计对内窥镜线头进行密封,减少了因线材泄漏问题影响镜头密封性检测。

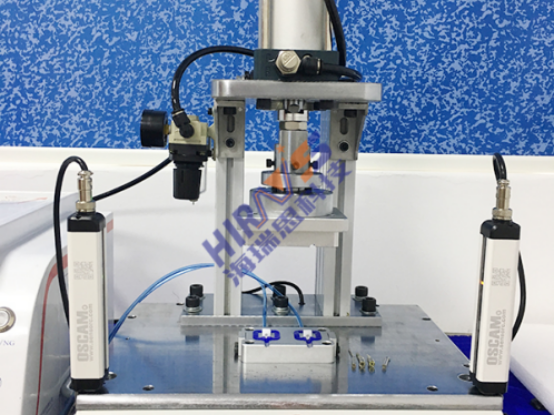

检测启动后,工装将对模具冲入气体,由于内窥镜镜头防水检测设备的精密压力传感器感到的变化传给防水检测系统,最后经过一系列的运算就可以得出气体的泄漏值,就可以根据泄漏值检测出内窥镜镜头的密封性能和IP防水等级。这种检测方法不受限与内窥镜镜头的类型与防水等级要求,结合不同的模具与系统参数设置就可以检测不同的内窥镜镜头,非常适合全线密封性检测。不仅可以提高密封性检测仪的使用价值,还能方便了生产商设备调用,减少了检测设备的投入。

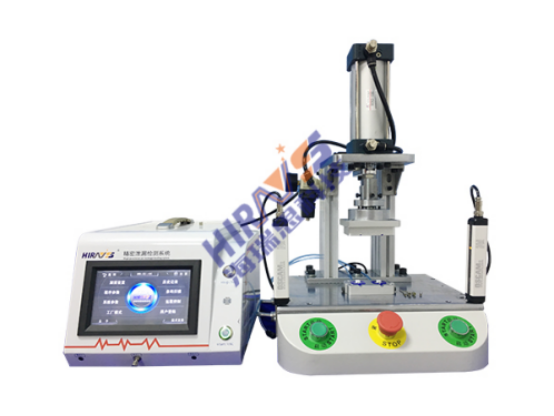

(海瑞思科工业内窥镜镜头密封性检测仪)

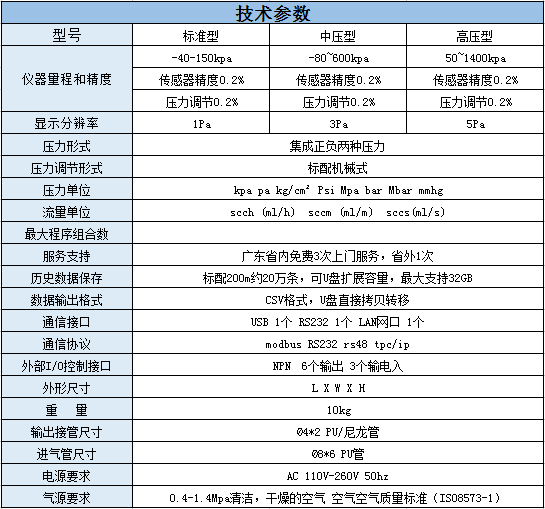

三.工业内窥镜镜头密封性检测仪相关参数




开云入口网址是多少 本款工业内窥镜镜头密封性仪器除了能进行整体气密性检测外,配合不同的工装还可对摄像头的镜头、外壳、线材等部位进行检测,强大的适用性被众多生产商作为产线密封性测试核心仪器。
