电子元器件控制盒防水气密性检测方法分析

来源:开云入口网址是多少| 日期: 2020-04-13 15:32:19


汽车行业处于一个继续繁荣的上升期,就像传统汽车内的机械结构正在被大量的电子元器件所替代,汽车产品越来越多的使用到电子元器件,汽车产业的革新使电子产业有了更大的发展空间

水对电子元器件的危害非常大,通常导致电路板或者元器件的腐蚀和元器件间的短路。因此必须注意防水,不能让电子元器件进水。为保证电子元器件的安全使用,厂家通常需要对电子元器件进行防水检测。厂家一般使用防水检测设备对电子元器件进行防水测试。

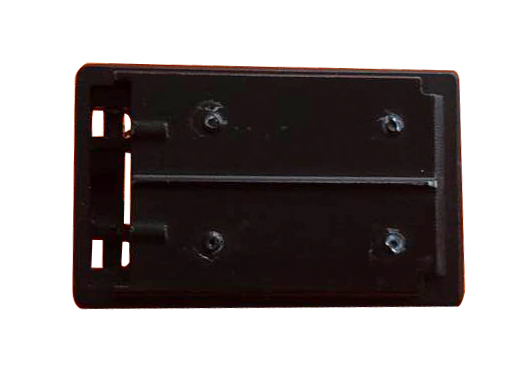

以下面这款电子元器件举例,这款产品是塑料做成的电子元器件。产品的四周有连接线以及产品上面有四个需要拧螺丝的点,这些地方是最难密封的点,为保证产品密封的良好性能,需要对这个产品的整体做防水检测。

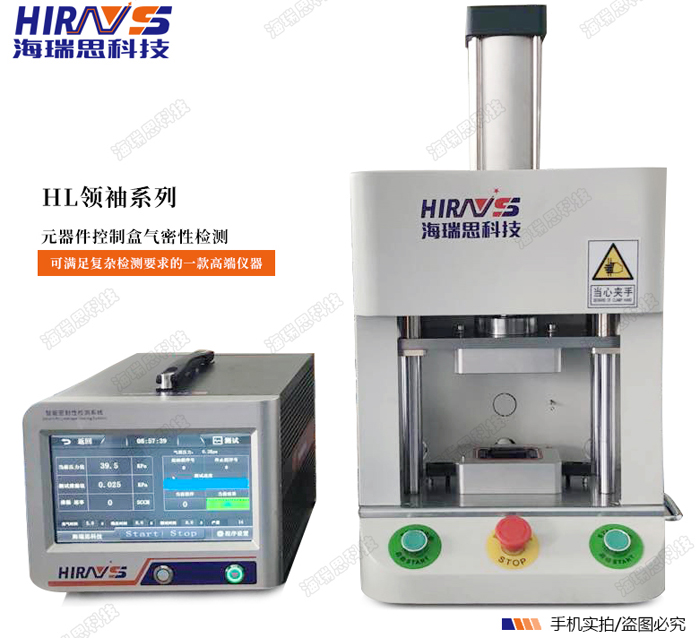

对于这种成品,并且产品是没有任何的充气口的情况下,海瑞思通常通过为产品量身打造一个相仿的模具,实现防水检测的间接测试。下图是开云入口网址是多少 为这个产品做得模具,上下模具的四周都会有密封圈,密封圈的作用有两个,一方面是保护产品,另一方面更好的密封上下模具。当上下模具密封的时候,模具里的产品处于一个完全密封的空间,海瑞思防水检测仪通过气管给这个模具充入定量的压缩空气,当充气时间达到的时候,仪器断开充气,我们可以在我们的气密性检测仪设备上直观的看到模具中压缩空气的气压变化,模具中的空间是固定的,气压是固定的,如果模具中气压变化非常小,说明模具中的测试产品密封性良好,如果模具中的气压不断下降,就说明测试产品存在泄漏,导致模具中的压缩空气泄漏到了测试产品中。这就是气密性检测的原理。

根据客户要求,测试等级为IP68等级,IP68目前还没有明确的标准定义,基本上只要测试强度超过防水级别7的,且顺利通过测试的产品,都可以称自己的防水级别达到IP68的等级。实际应用中,是你和客户约定的超过IP7的一个参数。

根据客户的产品和多次是防水测试试验得出客户的测试参数如下:

测试压力: 50kpa 进气下限:49kpa

泄漏上限:0.1kpa 充气时间:5S

稳压时间:10S 测试时间:5S

通多测试参数,我们知道,测试一个产品的时间是20S,一分钟可以测试3个产品,这个测试速度是可以跟的上客户的生产速度的。如果客户产品生产效率提高,除了增加多台气密性检测设备,同时海瑞思还可以非标定做双通道,三通道,四通道的防水检测设备。

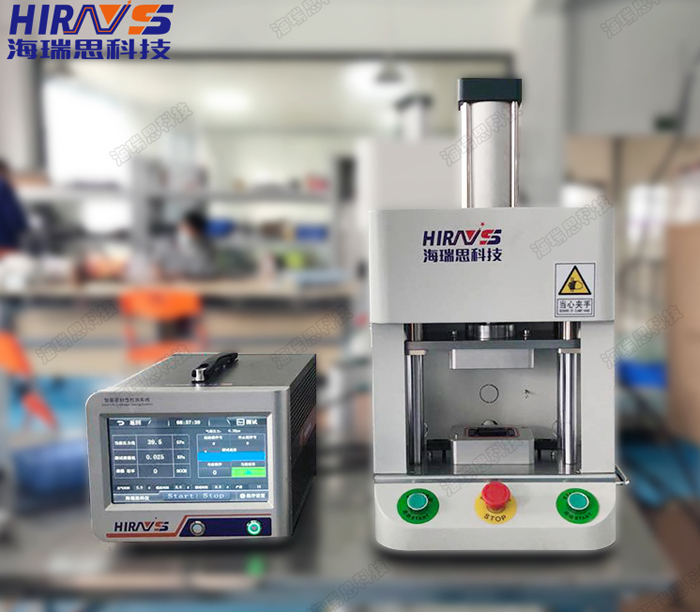

在气密性检测设备上设置好测试参数,操作员把测试产品放到模具中就可以开始测试了,测试完成后,气密性检测仪(也称为防水测试仪)会根据设置的测试参数自动判断产品是OK品还是NG,品,OK,对于测试NG的产品,操作员要拿出来进行进一步的防水处理或者检验。

随着电子产品在汽车上的广泛应用,海瑞思对很多汽车配件和汽车电子产品做过防水检测设备,积累了上千个案例,操作方便,技术成熟,如果您的汽车配件或者相关电子元器件需要做防水检测设备,欢迎致电开云入口网址是多少
