汽车充电枪控制盒的防水性测试过程展示

来源:开云入口网址是多少| 日期: 2019-02-21 17:59:42

汽车充电枪控制盒作为新能源汽车领域的产品之一,在生产时,厂家更多的会关注到它的稳定性和安全性,并为其进行防水性测试,这也是保障消费者使用安全的一项重要指标之一。开云入口网址是多少 在对新能源汽车领域的防水性测试提供了不少成熟的解决方案,在检测技术上也取得了重大的突破。本次我们将分享新能源汽车充电枪控制盒的防水性测试案例给大家做参考,希望能对大家有所帮助。

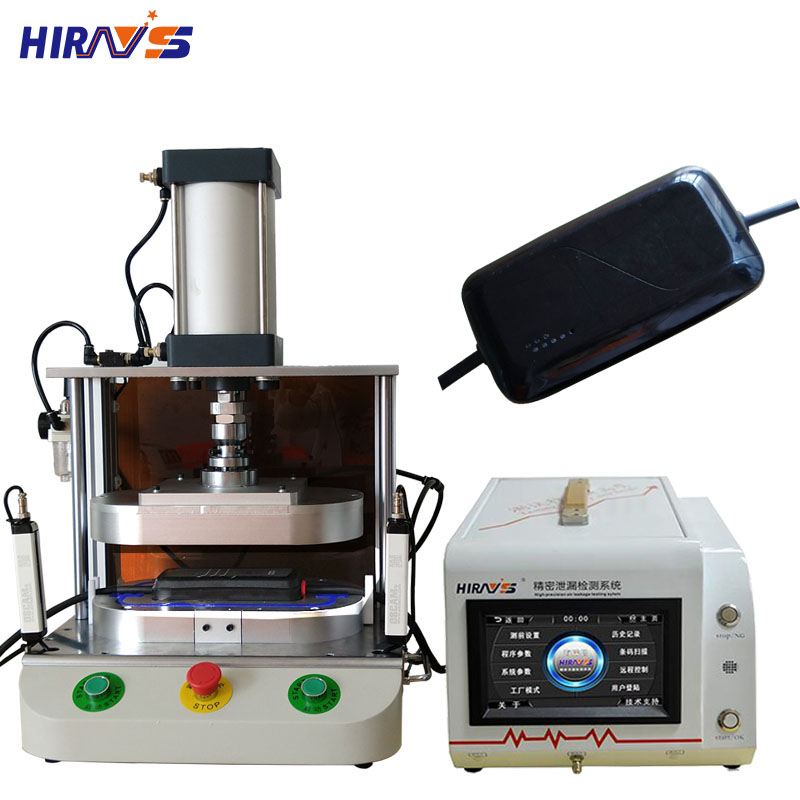

(汽车充电枪控制盒的防水性测试仪)

一、 汽车充电枪控制盒的检测难点展示

1. 本次进行防水性测试的充电枪控制盒整体呈规则的形状,用黑色的防水性壳料进行包裹,前后两端是连接外部器件的线材,整体的精密程度较高;

(汽车充电枪控制盒)

2. 由于该仪器的精密程度较高,前后两端的线材使检测时并无法进行整体的固定检测,对直接检测不利,无法很好的通过气体的泄露值判断充电枪控制盒的气密性。

二、 汽车充电枪控制盒的防水性测试过程展示

1. 针对充电枪控制盒的特殊外形,海瑞思特意定制了专门的模具,整个模具是按照充电枪控制盒的整体外形进行铸造的,控制盒放进去之后卡得刚刚好,前后两端对接线材放在模具前后的凹槽上,这样在检测时上下模具进行闭合就能够形成密闭的空间;

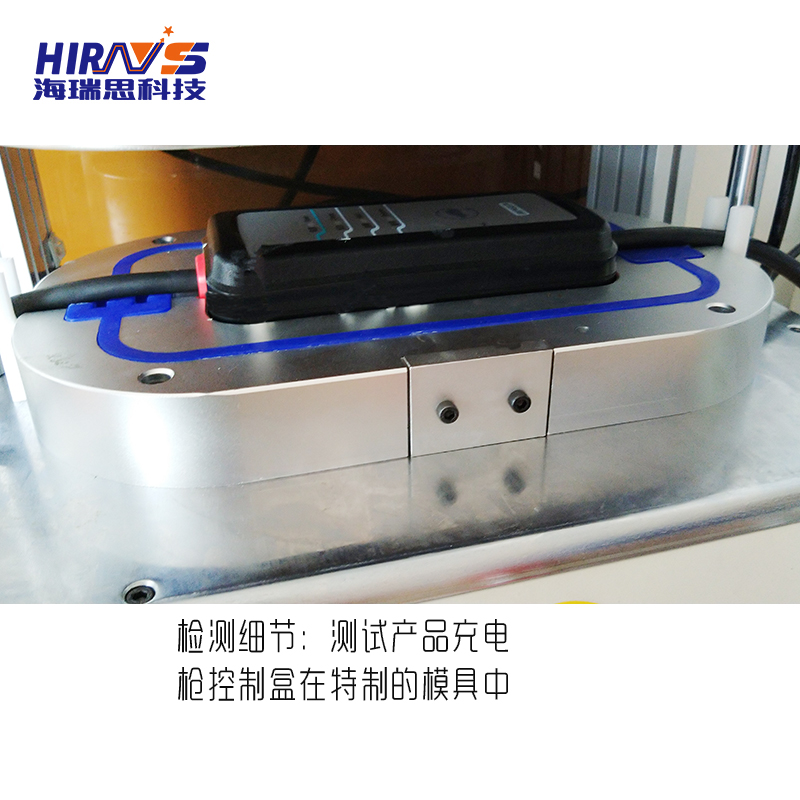

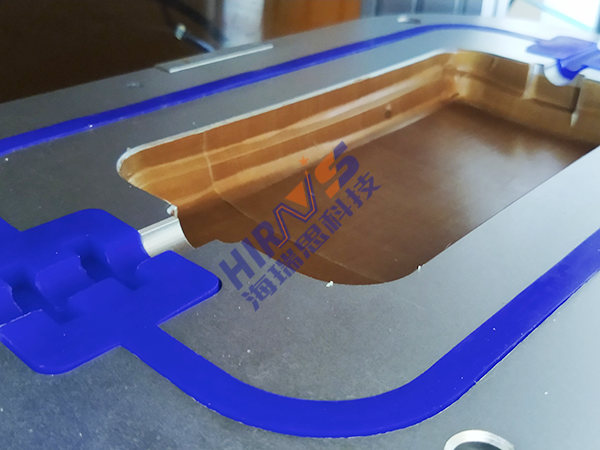

(汽车充电枪控制盒的防水性测试模具细节)

2. 将充电枪控制盒放入到工装模具中,与我们的仪器连接,仪器内部有一个阀岛、储气罐等部件及我们设定好的程序,通过连接后,按下启动键。此时,上下模具开始闭合,往模具内部充入不含杂质的干净气体,仪器显示屏会通过模具内部的气体饱和度进行判断控制盒的密封程度。

(汽车充电枪控制盒的防水性测试细节展示)

3. 如果充电枪控制盒是不密封的,出现漏气的现象,这时仪器中泄漏值显示数据也越来越大,同时压力值下降。这时候就能够判定充电枪控制盒是否漏气,仪器测试结果也会显示出NG,意味气密检测不通过。如果测试的控制盒不漏气,充气后工装模具里面的气体就会处于恒定的状态,仪器上面所显示的压力值与泄漏值也是稳定的,仪器测试结果则显示OK字样,表示防水性测试通过。

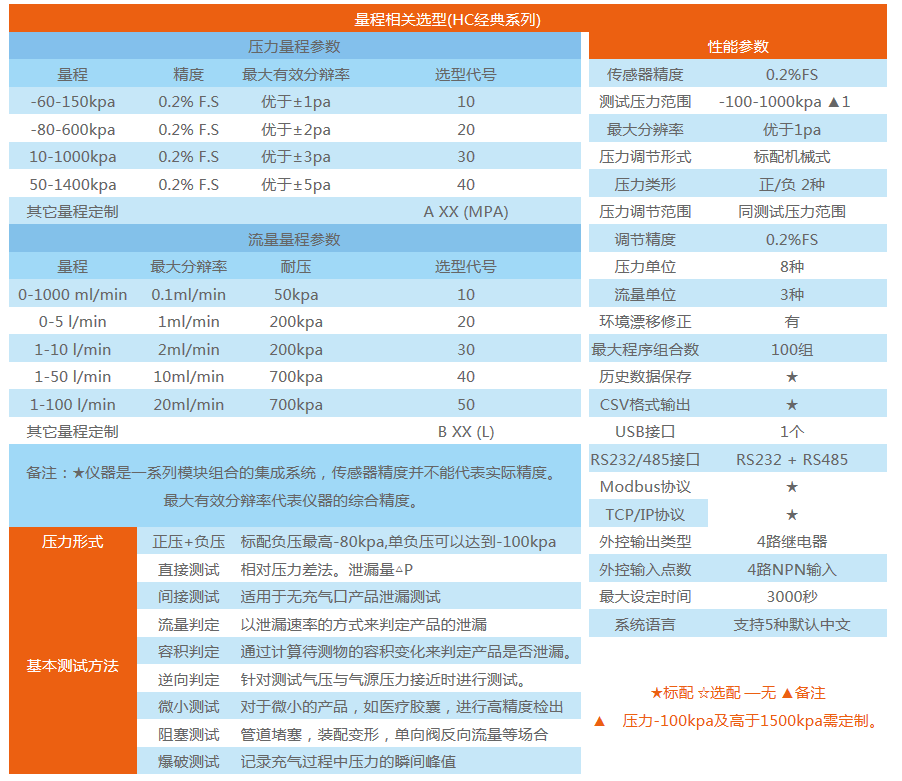

三、 汽车充电枪控制盒的防水性测试仪参数
