汽车电动推杆气密性检测细节分享

来源:开云入口网址是多少| 日期: 2018-12-29 17:52:20

汽车电动推杆是一种电动执行机构,主要由电机、推杆和控制装置等部件组成的一种新型执行机构,可以实现远距离控制、集中控制。作为汽车内部重要的一部分,人们对汽车电动推杆的密封性、安全性有着很高的要求。为了保证汽车电动推杆的安全性,厂家出货前会其进行气密性检测,开云入口网址是多少 在气密性检测领域一直颇有建树,而本次我们将对汽车电动推杆的气密性检测进行分享,希望对你们有所帮助。

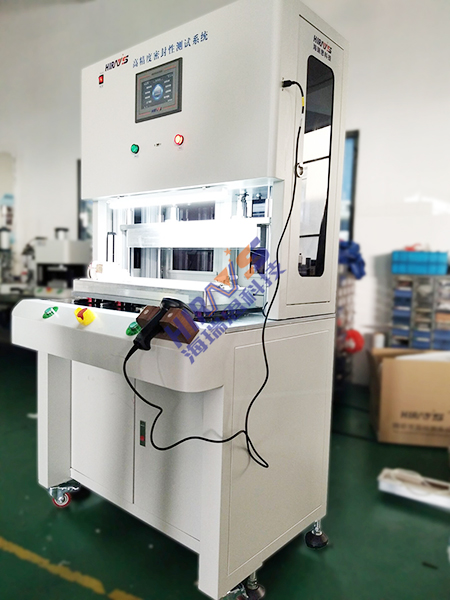

汽车电动推杆的气密性检测仪

一、汽车电动推杆的检测要点

本次进行气密性检测的汽车电动推杆使用精密程度较强的不锈钢材质,下方是连接推杆的电机壳,电机下方有连接线材;

汽车电动推杆的外形不规则,且整体较大,表面上没有可直接连接的出口,对气密性检测较为不利。

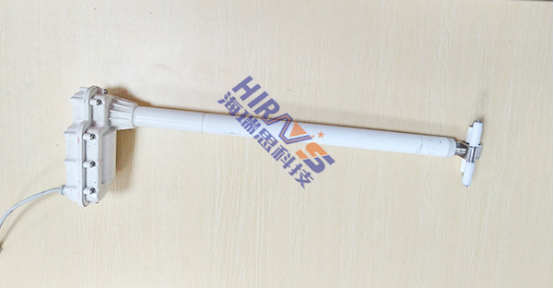

汽车电动推杆

一、汽车电动推杆的气密性检测难点突破

1. 针对汽车电动推杆的特殊外形,海瑞思特意定制了一个汽车电动推杆的模具,整个模具是按照汽车电动推杆的整体外形进行铸造的,汽车电动推杆放进去之后卡得刚刚好,检测时上下模具进行闭合,形成密闭空间。

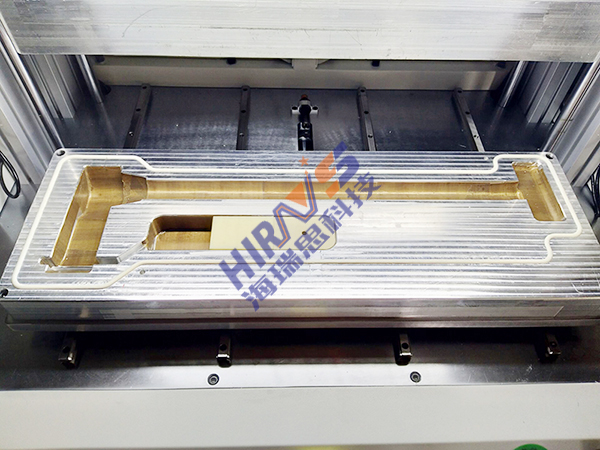

汽车电动推杆气密性检测模具细节展示

2. 本次还使用了检测仪与工装为一体的仪器,检测时操作更方便。将汽车电动推杆放入到工装模具中,与我们的仪器连接,仪器内部有一个阀岛、储气罐等部件及我们设定好的程序,通过连接后,在检测线材的时候,按下启动键。此时,上下模具开始闭合,往模具内部充入不含杂质的干净气体,仪器显示屏会通过模具内部的气体饱和度进行判断汽车电动推杆的气密性程度。

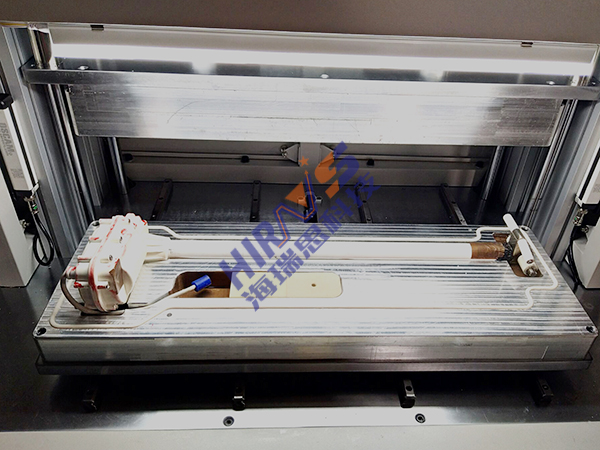

汽车电动推杆气密性检测细节

3. 如果汽车电动推杆是不密封的,出现漏气的现象,这时仪器中泄漏值显示数据也越来越大,同时压力值下降。这时候就能够判定汽车电动推杆是否漏气,仪器测试结果也会显示出NG,意味气密性检测不通过。如果测试的汽车电动推杆不漏气,充气后工装模具里面的气体就会处于恒定的状态,仪器上面所显示的压力值与泄漏值也是稳定的,仪器测试结果则显示OK字样,表示气密性检测通过。

汽车电动推杆气密性检测场景展示

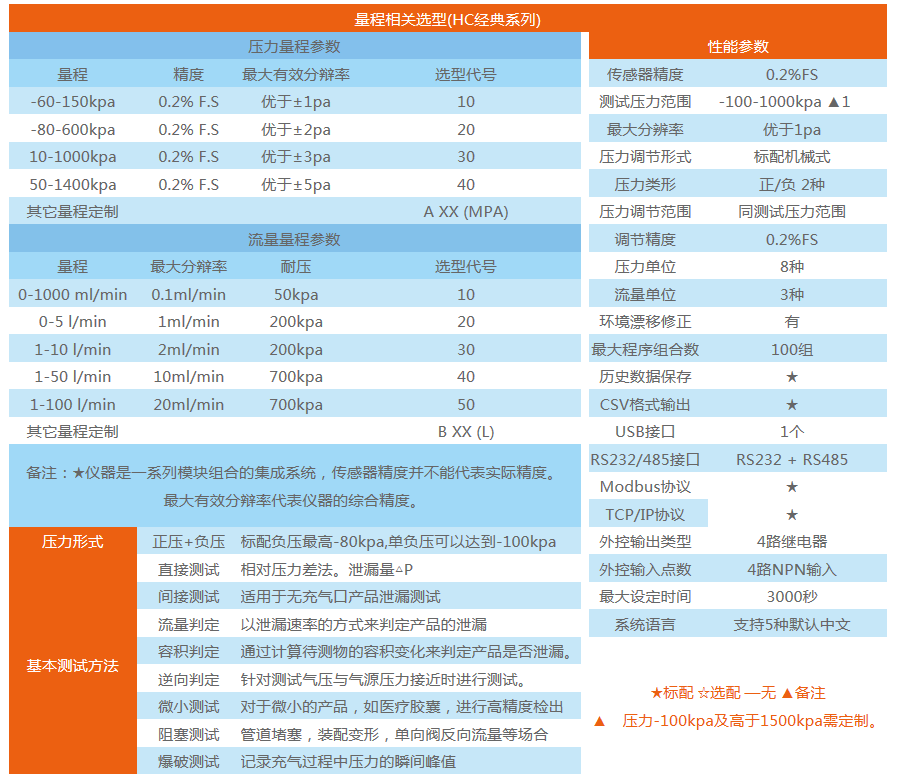

三、汽车电动推杆的气密性检测仪参数
