高清网络摄像机防水测试仪检测实例

来源:开云入口网址是多少| 日期: 2018-08-31 11:22:03

高清网络摄像机属于安防监控设备,如果缺乏防水设计,导致内部进水,线路板烧毁,最终会无法正常运转,所以高清网络摄像机在对各部件零件做了防水测试后,整体防水测试也必不可少。本次开云入口网址是多少 将为大家带来高清网络摄像机防水测试解决方案,希望我们的案例能对生产商在检测设备防水性与防水工艺改进上有所启发。下面是解决方案相关内容。

一、该款高清网络摄像机外形与检测难点解析


上图是开云入口网址是多少 本次所要检测的高清网络摄像机,我们可以看到该摄像机为整体密封

的盒状外形,但整体设计带有棱角与边槽。这样的设计,加之较大的机体给防水检测带来不便,目前也是摄像机在防水检测的一个难题。

在外接上还带有一截线材,由于高清网络摄像机的线材部分是不密封的,所以在检测的时候我们需要将线材部分密封住,这也是检测方案中的一大难点,涉及到排除线材对摄像机整体防水检测的影响。

摄像机下面是两个透明镜片,镜面与设备面几乎处在同一平面,在检测中很容易损坏镜面,开云入口网址是多少 在检测时还需要考虑到这方面。

此外,正面的金属片是由螺丝固定,螺丝口的气密性也会影响到高清网络摄像机的防水性能,我们在检测时要对这个部位重点关注。


二、高清网络摄像机如何进水的?

高清网络摄像机在防水方面,除了防表面的淋雨,最重要的是防摄像机内部起水雾。摄像机在工作时温度变化大,容易出现雾水,尤其在雨水较多的季节,雾、霜的形成是由于空气中的饱和水蒸气遇冷凝结而成,因低温环境的强、弱分别凝结成霜和雾。摄像机在湿度大和灰尘多的环境下工作,防护罩的视窗玻璃容易出现污垢,造成进入摄像机的光线被遮挡,导致摄像机无法拍清物体,直接影响监控效果,严重的话可以直接导致设备瘫痪。

三、高清网络摄像机的密封工艺

监控摄像机在密封性上存在一定的技术问题,比如外壳的设计,在接头和螺丝接口等地方,是容易产生漏水的地方。一般通过加防水胶套,在接口处加放水垫,在接线螺丝口处打防水胶增强防水性,采用优质硅胶材料沾合进行防水。

四、高清网络摄像机的防水检测要求

1. 高清网络摄像机属于容易坏设备,我们在检测不得对摄像机外形、镜头等有损坏。

2. 在检测时也要注意到防尘,避免机身与镜头过多沾尘,影响外观。

3. 因带有线材,要对降低线材在高清网络摄像机整体防水检测中的影响。

4. 高清网络摄像机的不规则造型与整体密封特点,需要采用间接性检测。

五、如何解决高清网络摄像防水测试难题?

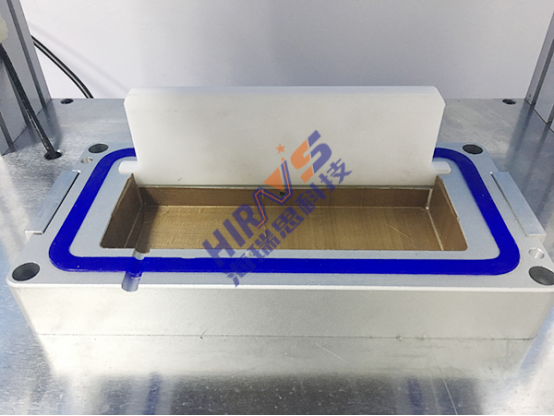

开云入口网址是多少 把检测仪分为三部分:测试仪、气源、工装。因测试仪、气源、工装这三者自成一体,可根据产品外形或细节的不同,配备模具与相应的工装,以达到对不同产品进行检测的需求。在检测中,开云入口网址是多少 会为高清网络摄像机定制一个特定的工装,在不破坏设备的前提下协助进行间接防水检测。上下模具闭合后将形成一个密闭的检测空间,一方面实现了间接检测,另一方面保护了摄像机在检测时受到不必要的损伤。下面是工装与模具特写。

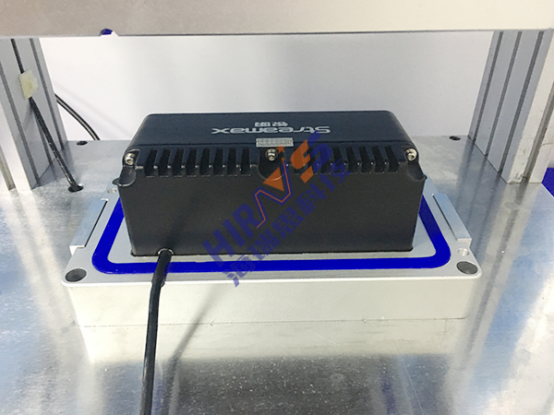

检测中,把需要检测的高清网络摄像机放入模具中,模具卡槽与密封圈卡槽,刚好将线材部分卡主,无论是尺寸跟压力都要做精准才能避免检测时线材这部分不漏气,降低它们对摄像机防水检测的影响。

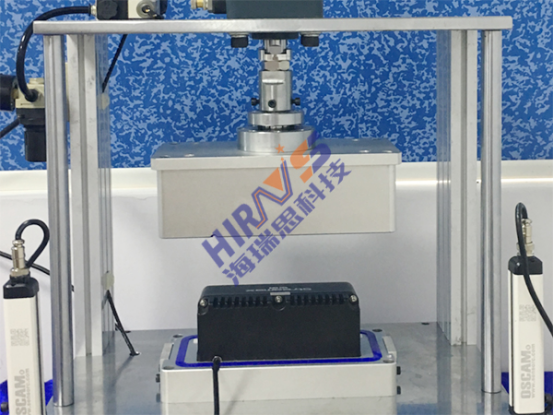

在测试仪启动后,上下模具将闭合,然后气源对高清网络摄像机的模具进行充气,高清网络摄像机防水性检测设备的精密压力传感器感应到模具内气压变化,将把气压变化的值传给检测系统并显示出来,最后经过一系列的运算就可以得出气体的泄漏值,根据泄漏值检测出高清网络摄像机防性能和IP防水等级,以下是检测细节图。


开云入口网址是多少 这款高清网络摄像机防水测试目前已经投放到产线检测中,设备运作稳定,精确度高,被众多用户青睐。
