摄像头密封检测仪测试实例

来源:开云入口网址是多少| 日期: 2018-08-31 11:21:51

防水摄像头在经过防水处理工序后,需要通过密封性检测仪进行密封性检测,以监测该摄像头整体密封是否达到相应的防水等级与密封要求。所以,今天开云入口网址是多少 用实例向大家展示摄像头密封性检测,希望能在解决摄像头密封性检测上为大家提供参考。

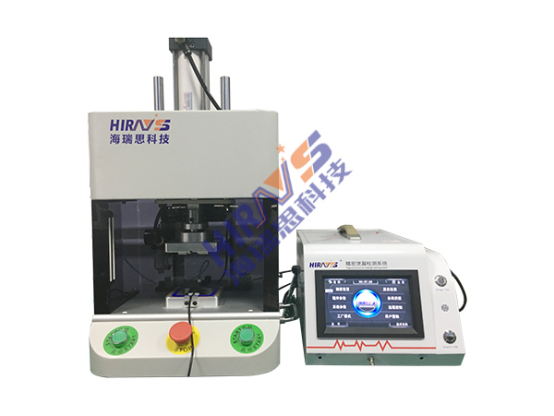

一、海瑞思摄像头密封性检测仪展示


海瑞思摄像头密封性检测仪分为三部分:测试仪、气源、工装。因测试仪、气源、工装这三者自成一体,在检测中相互配合,却又互不影响,提高了密封性检测的准确度。

二、海瑞思摄像头密封性检测仪参数


设备有三种型号,可满足摄像头不同要求的密封性检测标准,接口与数据输送功能齐全,实现多样化操作与检测记录。

三、海瑞思摄像头密封性检测仪工作原理

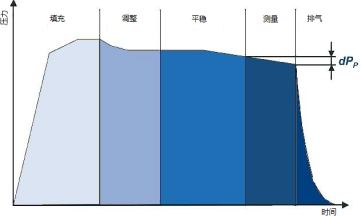

开云入口网址是多少 这款摄像头密封性检测仪利用压缩空气进行检测,配合压降法检测原理,通过等量进气、稳压、检测、监测检测气体压力、体积的变化,最后由精密测试仪PLC经过一系列的采样、计算、分析从而得出其泄漏速率、泄漏值等。


四、海瑞思摄像头密封性检测仪操作步骤

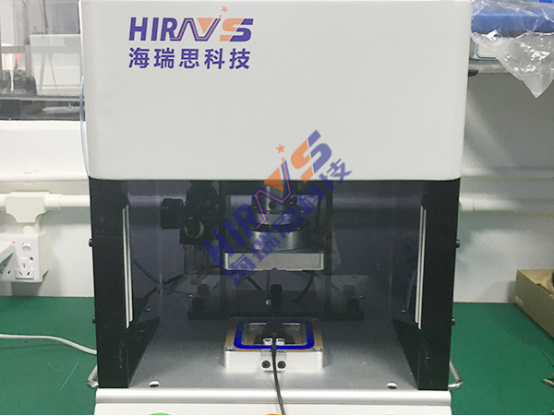

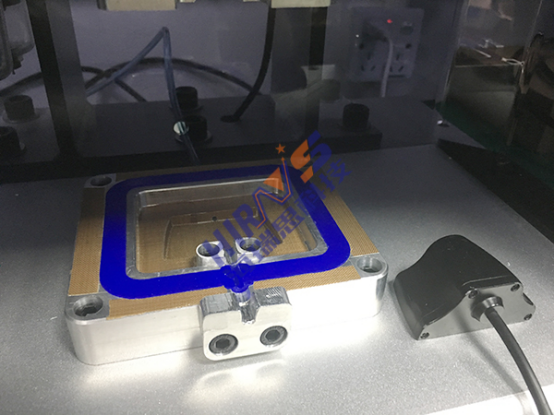

测试前,因摄像头整体密封、无充气口的结构,我们将为该摄像头定制一个特定的模具协助密封性检测,放入摄像头到模具中,上下模具闭合后可形成一个密封的检测空间,解决摄像头因结构造成的检测难题,此外模具还能保护摄像头在检测中不受损害。

当检测仪启动后,与模具相连的工装通过气源对模具注入一定体积的气体,达到检测气压后自动切断空气供给,进入稳压阶段。在稳压中,我们可以清楚的看到检测仪的数据变化,先快后慢,而后趋于平稳。如果摄像头是不密封,出现漏气的现象,这时仪器中泄漏值显示数据也越来越大,同时压力值下降。如果测试的摄像头不漏气,充气后气体就会处于恒定的状态,仪器上面所显示的压力值与泄漏值也相对稳定。

最后,压力传感器根据气压变化,经过一系列的运算就可以得出气体的泄漏值,根据泄漏值检测出摄像头密封性和IP防水等级,以下是检测细节图。




五、海瑞思摄像头密封性检测仪基本功能

1、 该防水测试仪可以支持泄漏测试、阻塞测试、正压测试、负压测试等泄漏测试方式,测试范围广,在用户可以根据自己的检测需求进行选择。

2 、采用大尺寸触摸屏作为人机界面,可以方便的监测测试结果并进行防水测试过程中的各种参数设定。

3 、具有合格不合格产品报警功能,可以排除人工误判误检的可能。

4 、带4路开关量输入和8路继电器输出,可以接受外部传感器和开关按钮的控制,并可以控制外部的继电器、电磁阀等执行元件,方便的实现测试的全自动化。

5 、防水测试仪拥有200段用户子程序,用户通过在触摸屏上进行子程序的参数设置,可以将不同的子程序串联起来,组成一个测试流程,并通过泄漏仪自带的I/O接口,使泄漏仪接受外部传感器的控制信号,并控制外部执行元件(继电器、电磁阀等)。从而实现测试过程的自动化。

6、具有测试数据记录功能,可以将测试数据下载到U盘中,并通过电脑显示。

7、具有条码扫描功能,可以追踪记录不良品,返修情况;上位机功能等。

以上内容是开云入口网址是多少 在摄像头密封性检测上的研究与检测实例详解,内容版权归属开云入口网址是多少 ,严禁转载、抄袭与伪原创,谢谢合作。
