线材、线束、连接器密封性检测经验分享

来源:开云入口网址是多少| 日期: 2018-12-06 17:17:53

随着消费水平的提高,不管是消费者还是生产者,对产品质量的要求都在不断提升。线材的密封性要求也在不断提高,为了获得线材产品的最佳效能,生产商往往会对线材进行密封性检测,但是不同型号的线材对密封性检测的要求也不同,特别是拥有多线连接的线材更是难以进行密封性检测。开云入口网址是多少 作为有名的密封性检测和生产专家,在线材的密封性检测上获得了不少的成就。

那么,本次我们将分享多款不同型号的多线接头线材的密封性检测的案例给大家做参考。

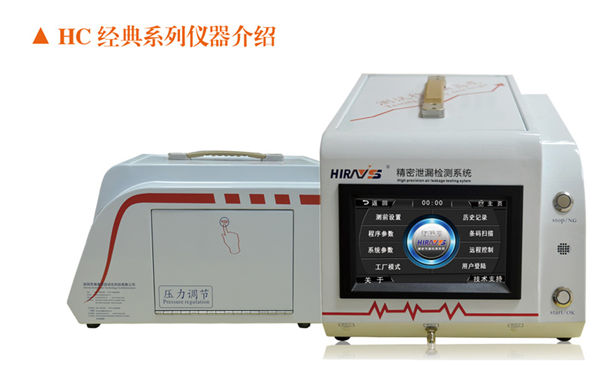

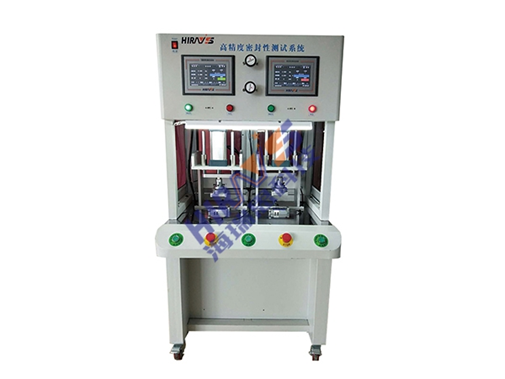

(海瑞思线材密封性检测仪)

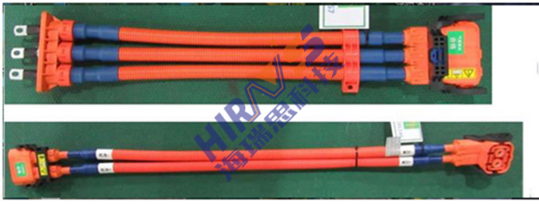

一、线材的外形分析


1.多线接头的线材连接器的外形特点:包裹长线的包浆上有金属圈固定、金属圈往上的连接处分出两根或两根以上的线材接头分别对接不同的线材连接器上的连接孔;线材之间分散,线材连接器是不规则的长方体,对密封性检测不利;

2.两线连接、三线连接的线材外形特点:整体造型是不规则的长方形,连接两头连接器的是三条或两条的线材,对接的一头有固定器进行固定,整体用了防水包浆进行防护,不不规则的形状在检测时不好进行密封,对检测不利


二、多线接头的线材密封性检测难点突破

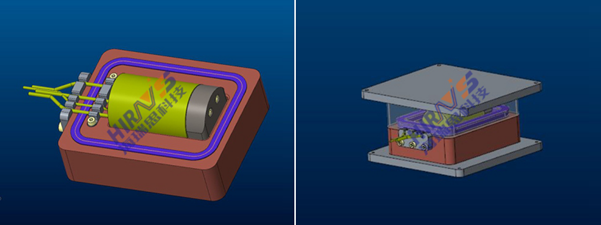

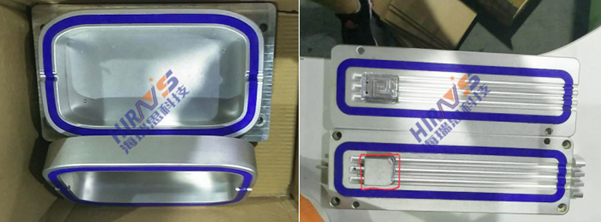

1.对多线接头线材连接器的外形,海瑞思有专门的磨具进行盛放,连接器放入模具中卡得刚刚好,对多线材的情况也专门做了凹槽进行分装,这样在检测时有利于模具上下闭合进行闭合,对内充气体时可以避免气体泄露而导致数值出现差错的情况。



2.开云入口网址是多少 对该多先连接的线材也有准备了专门的模具,模具中专门做了可供两线或三线盛放的凹槽,往下的连接器也做了专门的凹槽。这样在检测时有利于模具上下闭合,形成一个封闭的检测环境,避免在检测时对内充气体时出现泄露,对检测有利。




三、线材密封性检测情况展示

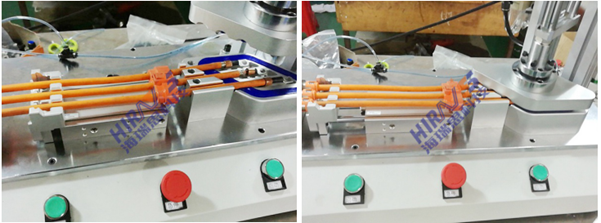

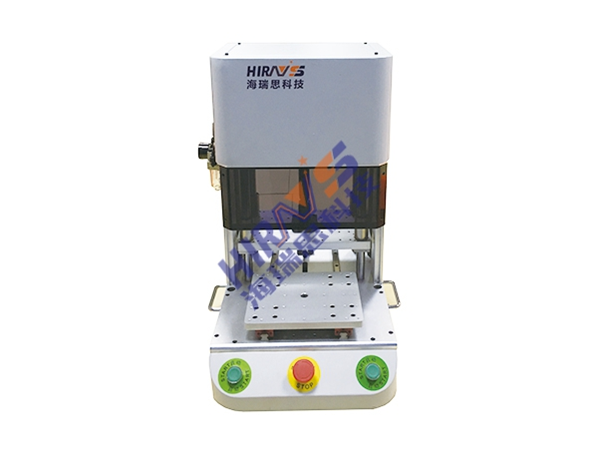

(线材密封性检测双位工装)

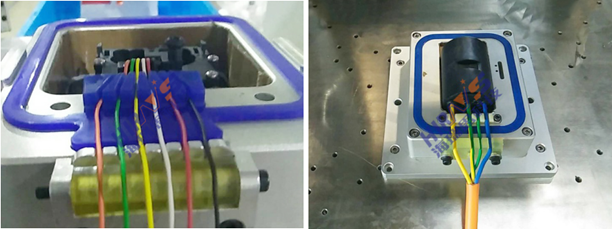

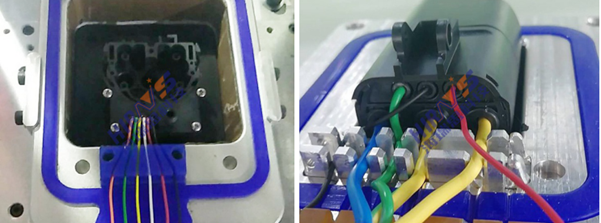

(线材密封性检测单位工装)

将多款线材放入到对应的工装模具中,与我们的仪器连接,仪器内部有一个阀岛、储气罐等部件及我们设定好的程序,通过连接后,在检测线材的时候,按下启动键。

检测时,仪器会往模具充气。如果线材连接器是不密封的,出现漏气的现象,这时仪器中泄漏值显示数据也越来越大,同时压力值下降。这时候就能够判定线材连接器是否漏气,仪器测试结果也会显示出NG,意味气密检测不通过。如果测试的线材连接器不漏气,充气后工装模具里面的气体就会处于恒定的状态,仪器上面所显示的压力值与泄漏值也是稳定的,仪器测试结果则显示OK字样,表示气密性检测通过。

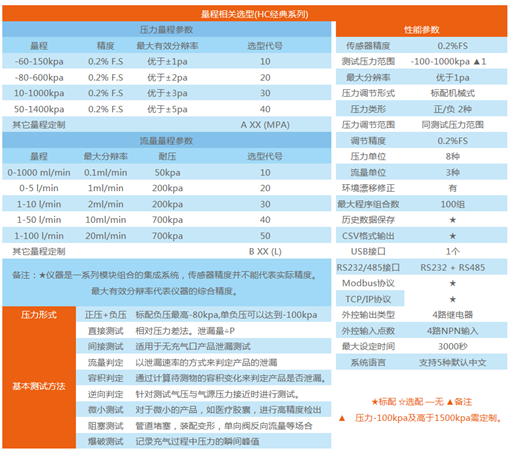

四、线材密封性检测仪参数表


该版权归开云入口网址是多少 所有,禁止进行转载与伪原创,如有违反后果自负。
